شرکت شیراز کولد با تکیه بر تجربه و دانش تخصصی خود اجرای سیستم سرمایش بینردیفی آبسرد (InRow CW) ویژه دیتاسنترهای پرظرفیت را با بالاترین استانداردهای مهندسی ارائه میدهد. این سیستمها با طراحی دقیق و نصب در محل، بهینهترین توزیع هوا را فراهم کرده و خطر ایجاد نقاط داغ (Hot Spot) را به حداقل میرسانند. ما با بهرهگیری از تجهیزات روز و تیم اجرای مجرب محیطی پایدار و ایمن برای عملکرد بیوقفه دیتاسنتر شما تضمین میکنیم.
علاوه بر کیفیت بالای اجرا شیراز کولد برای جلب اطمینان و رضایت مشتریان خود ۱۸ ماه گارانتی بیقید و شرط و ۷۰ ماه خدمات پس از فروش ارائه میدهد. تیم پشتیبانی ما در تمام این مدت، آماده پاسخگویی سرویسدهی دورهای و رفع هرگونه مشکل احتمالی خواهد بود تا سرمایش دیتاسنتر شما بدون وقفه و با کمترین هزینه نگهداری ادامه پیدا کند.

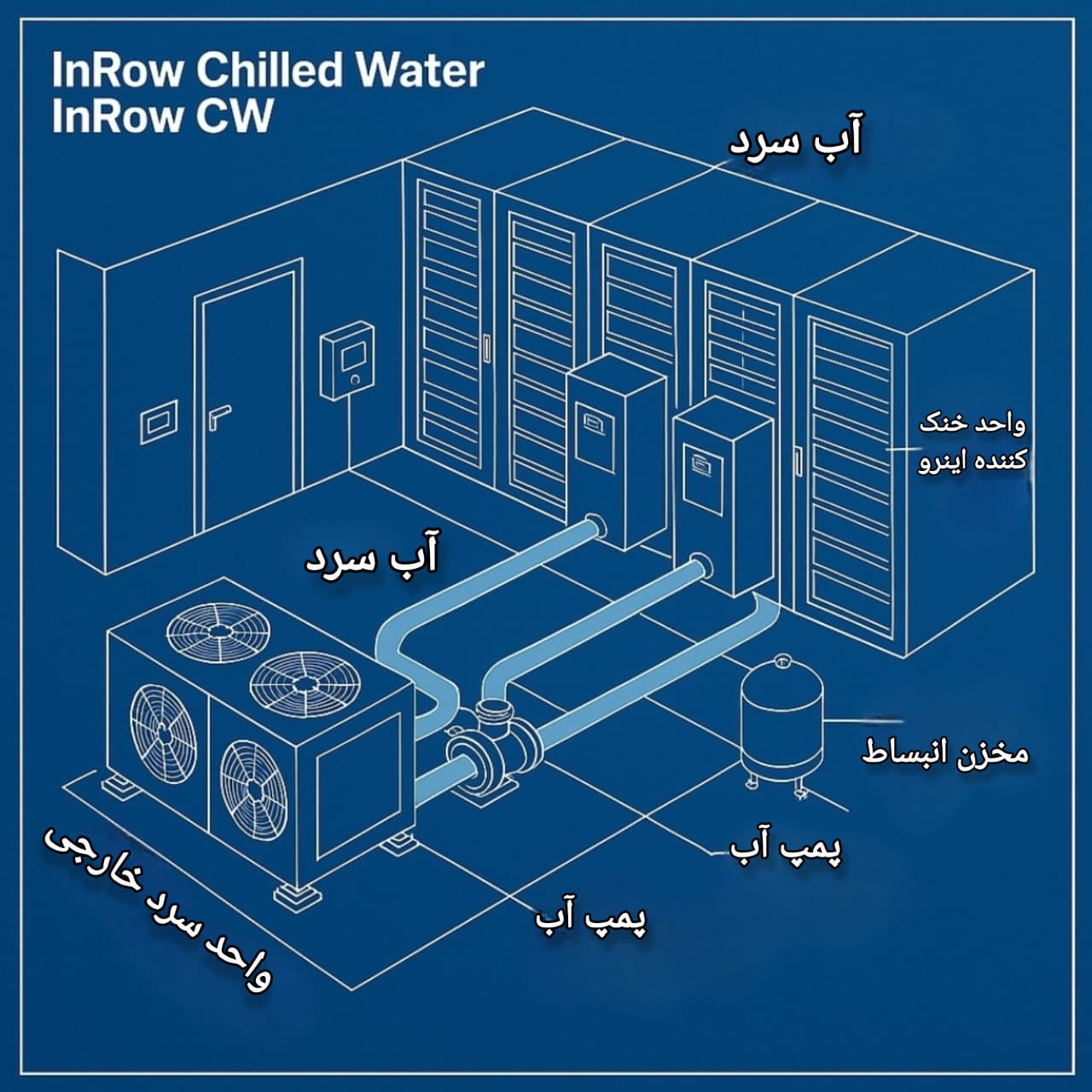

سیستم سرمایش InRow آبسرد با چیلر شامل چیلر، واحدهای InRow، مدار لولهکشی آبسرد، پمپ سیرکولاسیون تجهیزات کنترلی و اجزای جانبی حفاظت مدار است که هوای گرم رکها را مستقیماً با آبسرد خنک میکند. که عبارتند از:
قلب سیستم است که وظیفه خنککردن آب مدار را دارد. معمولاً در خارج از سالن دیتاسنتر یا در موتورخانه نصب میشود و آب را تا دمای مطلوب (مثلاً ۷ تا ۱۲ درجه سانتیگراد) خنک میکند.
این دستگاهها بین رکهای سرور یا در انتهای ردیف نصب میشوند و با استفاده از کویل آبسرد هوای گرم خروجی از سرورها را جذب و خنک میکنند سپس هوای خنک را مجدد به مسیر جریان هوا بازمیگردانند.
شامل لولههای رفت و برگشت آبسرد بین چیلر و واحدهای InRow است. عایقکاری و طراحی صحیح این مدار باعث جلوگیری از هدررفت انرژی و میعان میشود.
برای به گردش درآوردن آبسرد در مدار استفاده میشوند و باید متناسب با ظرفیت کل سیستم انتخاب شوند.
نقش پایش دما، دبی آب، وضعیت عملکرد چیلر و InRowها را بر عهده دارد. معمولاً قابلیت اتصال به BMS یا سیستم مدیریت دیتاسنتر وجود دارد.
شامل فیلترهای آب، شیرآلات کنترلی، منبع انبساط و سیستم تخلیه هوا (Air Vent) برای افزایش طول عمر و کارایی سیستم است.
سیستم سرمایش بینردیفی آبسرد با چیلر، برای خنککردن دقیق و متمرکز در دیتاسنترها و اتاقهای سرور با تراکم بالای تجهیزات استفاده میشود. با نصب بین رکها، طول مسیر گردش هوای خنک کم میشود و دما بهصورت یکنواخت کنترل میگردد. این سیستم مخصوص محیطهایی است که نیاز به سرمایش پایدار و بدون وقفه دارند، مثل مراکز داده بانکی، مخابراتی و سازمانی.
| ردیف | کاربرد | ویژگی کلیدی |
|---|---|---|
| 1 | خنککردن دیتاسنترهای با تراکم بالا | حذف نقاط داغ و توزیع یکنواخت دما |
| 2 | سرمایش اتاقهای سرور در سازمانها و بانکها | عملکرد پایدار ۲۴ ساعته |
| 3 | استفاده در مراکز داده مخابراتی | قابلیت مانیتورینگ و کنترل هوشمند |
| 4 | پروژههای صنعتی با نیاز به سرمایش متمرکز | راندمان انرژی بهتر نسبت به سیستمهای سنتی |
| 5 | محیطهایی با محدودیت فضا و نیاز به چیدمان بهینه | نصب بین رکها و کاهش طول مسیر جریان هوا |
برای عملکرد بهینه سیستم InRow آبسرد با چیلر، معمولاً باید دما و رطوبت محیط دیتاسنتر طبق استانداردهای جهانی (مثل ASHRAE) کنترل شود. به زبان ساده:
⚙️ نکته مهم : سیستم InRow آبسرد باید طوری تنظیم شود که تغییرات دما و رطوبت ناگهانی نباشد، چون نوسان شدید، هم به تجهیزات IT و هم به کویلهای آبسرد فشار میآورد.
| پارامتر | بازه مجاز (توصیهشده) | بازه ایدهآل | توضیح |
|---|---|---|---|
| دما (°C) | ۱۸ تا ۲۷ | ۲۲ تا ۲۵ | محدوده ایدهآل برای حفظ عملکرد پایدار تجهیزات و جلوگیری از نقاط داغ |
| رطوبت نسبی (%) | ۴۰ تا ۶۰ | ۴۵ تا ۵۵ | جلوگیری از ایجاد الکتریسیته ساکن (کمبود رطوبت) و پیشگیری از میعان (رطوبت زیاد) |
| نوسان دما | حداکثر ±۱ درجه | ±۰٫۵ درجه | پایداری دما برای جلوگیری از فشار حرارتی به تجهیزات |
در سیستم InRow آبسرد با چیلر دمای مناسب و پایدار باعث حفظ راندمان خنکسازی جلوگیری از نقاط داغ و افزایش عمر تجهیزات دیتاسنتر میشود.
| وضعیت دما | تأثیر بر مصرف انرژی | پیامد عملیاتی |
|---|---|---|
| زیر ۱۸°C | افزایش مصرف برق چیلر و پمپها | احتمال کندانس آب روی لولهها |
| ۱۸–۲۷°C | بازه استاندارد ASHRAE | تعادل بین انرژی و امنیت تجهیزات |
| ۲۸–۳۲°C | افزایش خطر گرمایش بیش از حد | نیاز به هشدار و پایش لحظهای |
| بالای ۳۲°C | مصرف بسیار بالا + خطر خاموشی سختافزار | محدود شدن ظرفیت دیتاسنتر |

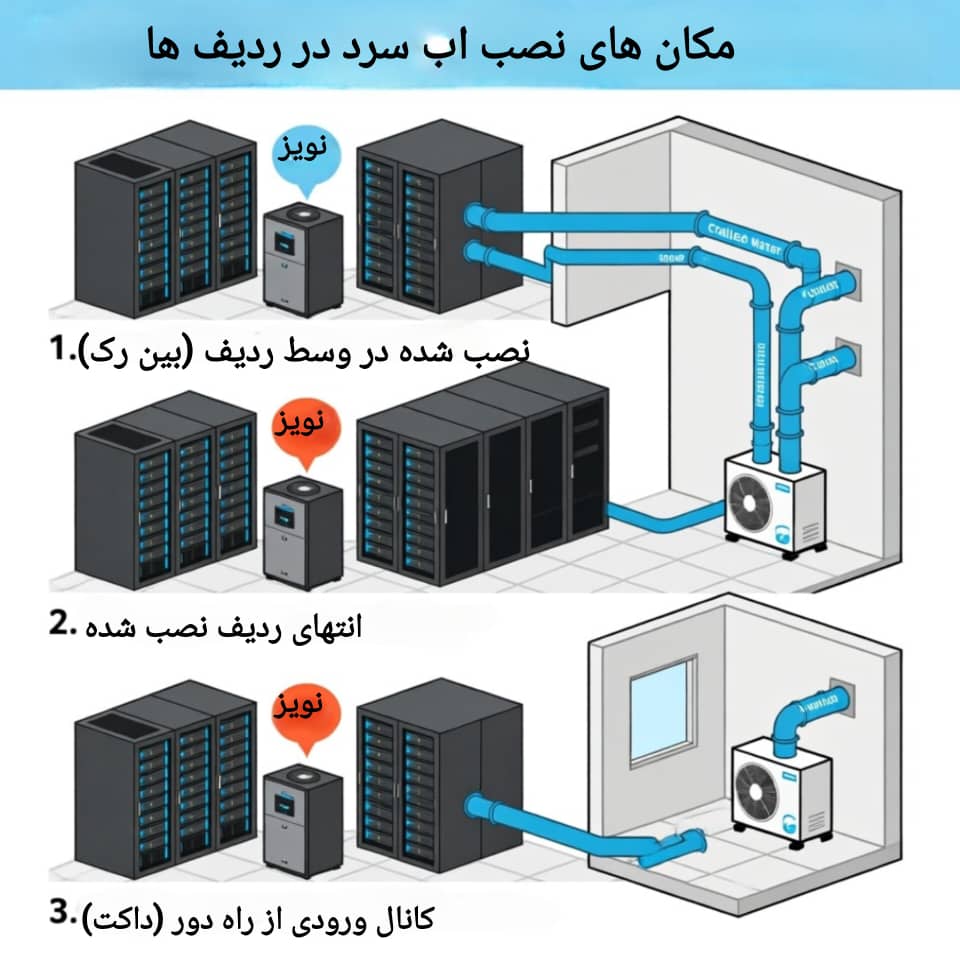

سیستمهای InRow طوری طراحی میشوند که خنکسازی دقیق رکها رو انجام بدن اما محل نصب میتونه بر اساس طراحی اتاق سرور و تراکم بار حرارتی کاملاً متفاوت باشه. سه حالت رایجش اینها هستند:
یک روش خنکسازی رکهای سرور است که واحد خنککننده (InRow) بین یا کنار رکها نصب میشود و با گردش آب سرد از چیلر، گرمای تجهیزات را مستقیماً از مبدأ دفع میکند.
نگهداری این چیلر تخصص بیشتری میخواهد چون آب برج خنککن باید مرتباً کنترل و رسوبزدایی شود تا سیستم دچار افت راندمان یا آسیب نشود. اما با رعایت برنامه سرویس منظم، دستگاه بدون مشکل و با هزینه بالای نگهداری کار نمیکند.
معمولاً بین 18 تا 27 درجه سانتیگراد توصیه میشود، اما بهترین بازه 22–25°C با رطوبت نسبی 40–60٪ و نوسان حداکثر ±2°C است.
سه مدل متداول شامل:
