شیراز کولد با تخصص در سیستمهای سرمایش خشک آماده تأمین و تجهیز انواع کندانسورهای هوایی (Air-Cooled Condenser) برای صنایع و پروژههای جنوب کشور است.این کندانسورها گرمای سیستم را مستقیماً به هوای محیط منتقل میکنند و چون به آب نیاز ندارند گزینهای عالی برای مناطق گرم و مرطوب جنوب محسوب میشوند.
تمام محصولات ما از برندهای معتبر داخلی و خارجی تهیه شده و با ۱۸ ماه گارانتی و ۷۰ ماه خدمات پس از فروش عرضه میشوند تا با خیال راحت خرید کنید.خدمات ما فقط فروش نیست؛ از مشاوره فنی و انتخاب ظرفیت و مدل مناسب تا نصب و راهاندازی کامل همراهتان هستیم. تیم شیراز کولد با بررسی دقیق شرایط آبوهوایی و نیاز پروژه شما بهترین مدل را پیشنهاد داده و با رعایت استانداردها و برنامه زمانی دقیق بالاترین راندمان سرمایشی را تضمین میکند.هدف ما ارائه راهکارهای پایدار مقرونبهصرفه و متناسب با شرایط شما است.

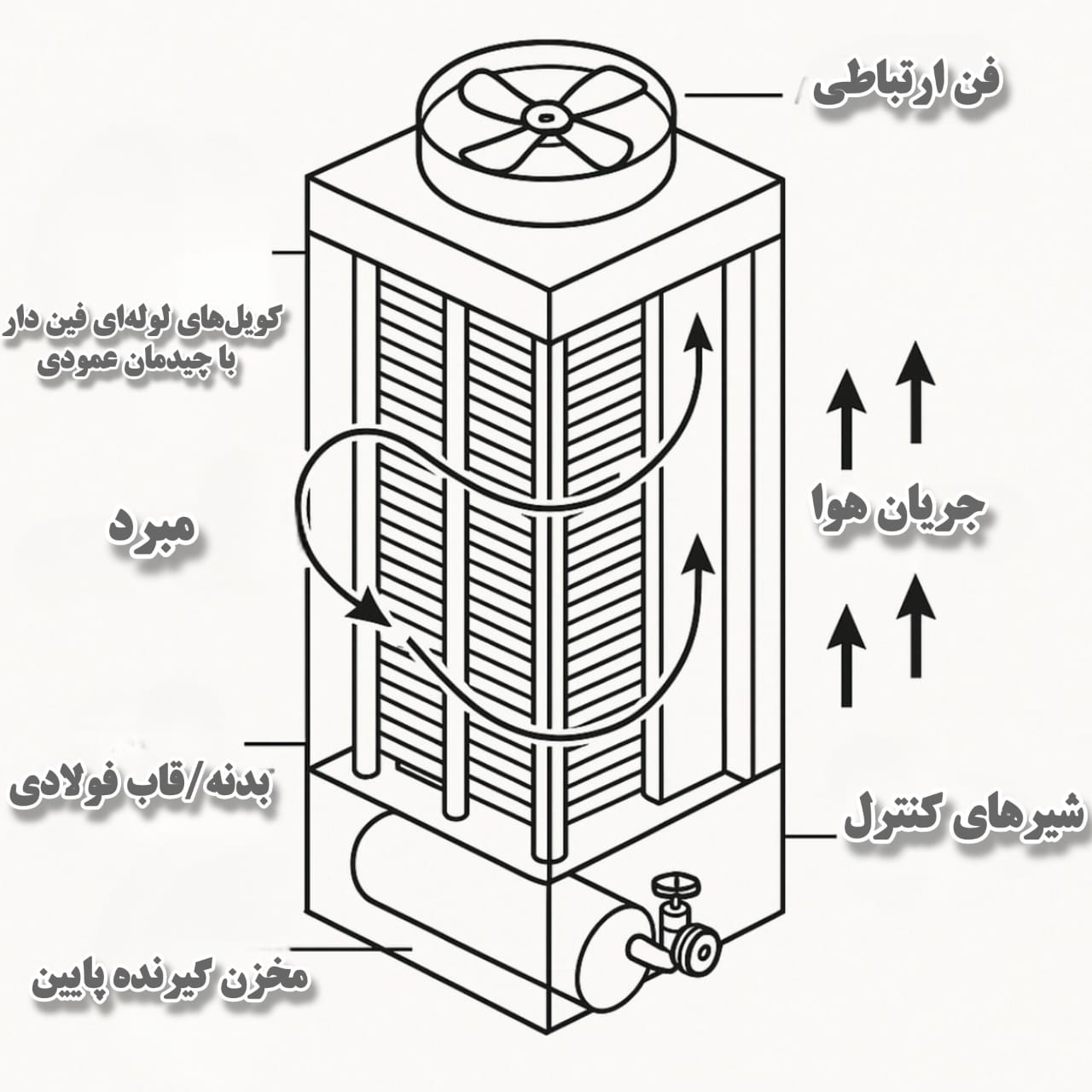

یک کندانسور هوایی عمودی از چند بخش کلیدی تشکیل شده است که هرکدام وظیفه مشخصی در فرآیند چگالش دارند. مهمترین جزء این دستگاه کوئلهای لولهای مجهز به پره هستند که در چند ردیف بهشکل عمودی چیده میشوند. این کوئلها معمولاً از مس یا آلیاژهای رسانای حرارت بالا ساخته میشوند و پرههای آلومینیومی روی آنها باعث افزایش سطح تماس و بهبود انتقال حرارت میشوند. بخار داغ پس از ورود به این لولهها حرارت خود را از طریق پرهها به هوای اطراف منتقل کرده و به مایع تبدیل میشود.
برای گردش هوا فنهای محوری یا سانتریفیوژ در بالای کوئلها نصب میشوند که با مکش یا دمش جریان هوای تازه را از میان پرهها عبور میدهند. بدنه و شاسی دستگاه معمولاً از فولاد گالوانیزه یا پوشش ضدزنگ ساخته میشود تا در برابر شرایط محیطی مقاوم باشد. علاوهبراین، جمعکننده (Receiver) و شیرآلات کنترلی بخشی از سیستم هستند تا جریان مبرد بهصورت منظم و ایمن هدایت شود. طراحی عمودی این نوع کندانسور موجب میشود فضای کمتری اشغال کند و بهویژه برای مکانهایی با محدودیت جانمایی و جریان هوای مناسب انتخاب خوبی باشد.
| جزء | توضیح ساده و رسمی | نقش در عملکرد |
|---|---|---|
| فنهای محوری | فنهای بزرگ که در بالای کندانسور نصب شده و هوا را از میان کویلها عبور میدهند. | تأمین جریان هوای کافی برای دفع حرارت. |
| کویلهای لولهای با پره | لولههایی که سیال گرم در آنها جریان دارد و پرههای فلزی اطراف آن سطح انتقال حرارت را افزایش میدهند. | انتقال حرارت از سیال به هوا. |
| بدنه و شاسی | ساختار فلزی که تمام اجزا را نگه میدارد و محافظت فیزیکی فراهم میکند. | استحکام و محافظت مکانیکی. |
| جمعکننده یا رسیور | مخزنی در خروجی کندانسور برای ذخیره موقت مبرد مایعشده. | ذخیره و مدیریت جریان مبرد. |
| شیرآلات و اتصالات کنترلی | شامل شیرهای سرویس، فشارشکن یا ایمنی و اتصالات لولهکشی. | محافظت، کنترل و تسهیل سرویسدهی. |
بدنه کندانسور هوایی عمودی معمولاً از ورق فولاد گالوانیزه یا استیل مقاوم به خوردگی با پوشش رنگ پودری یا اپوکسی ساخته میشود تا استحکام طولعمر و مقاومت در برابر شرایط محیطی را تضمین کند.
بدنه کندانسور هوایی عمودی معمولاً از ورقهای فولادی یا آلیاژهای مقاوم به خوردگی ساخته میشود.
انتخاب جنس به شرایط محیطی و محل نصب بستگی دارد:
تمام سطوح فلزی برای ماندگاری بیشتر، قبل از مونتاژ پوشش داده میشوند:
ورقکشی بدنه در طراحی کندانسور هوایی عمودی دو نقش ایفا میکند: حفاظت مکانیکی و هدایت جریان هوا که شامل اجزای زیر میشود:

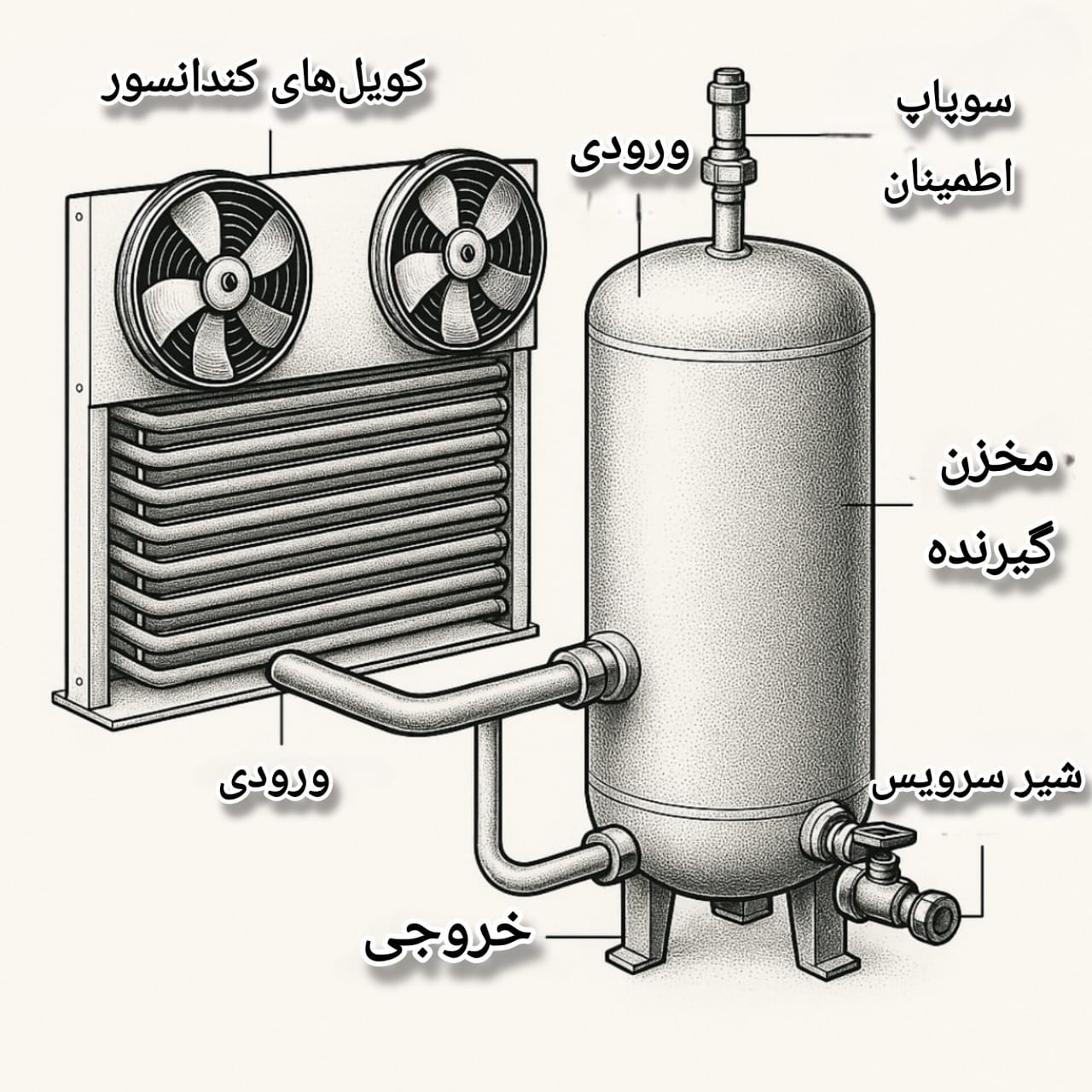

مخزن رسیور در کندانسور هوایی عمودی، یک مخزن فلزی تحت فشار است که در بخش خروجی کویلها قرار میگیرد و وظیفه آن ذخیره موقت مبردی است که پس از عبور از کندانسور به حالت مایع درآمده است.
این مخزن بهطور معمول از فولاد بدون درز یا فولاد گرید فشار قوی ساخته میشود و دیواره آن دارای ضخامت کافی برای تحمل فشار کاری سیستم است. داخل آن فضای کافی برای نگهداری حجم مورد نیاز مبرد پیشبینی شده تا در زمان تغییرات بار حرارتی یا توقف کوتاهمدت کمپرسور تغذیه مدار تبرید بدون وقفه ادامه یابد.
رسیور معمولاً به اتصالاتی مانند شیر سرویس شیر اطمینان گیج فشار و لوله ورودی و خروجی مجهز است تا بهرهبرداری کنترل و ایمنی سیستم به شکل استاندارد انجام شود. در طراحی عمودی کندانسور، رسیور اغلب در پایین سازه و نزدیک به مسیر لولهکشی نصب میشود تا دسترسی برای سرویس و بازرسی آسان باشد.
دادهها و پارامترهای صدای کندانسور هوایی عمودی نشاندهنده شدت، توان و خصوصیات فرکانسی صدای تولیدشده توسط فنها و اجزای مکانیکی دستگاه در شرایط و فواصل مشخص هستند.
| عامل | تأثیر |
|---|---|
| قطر و سرعت فن | فنهای بزرگ با سرعت کمتر صدای کمتری تولید میکنند. |
| نوع پره فن | پرههای ایرودینامیک با پروفیل خاص باعث کاهش جریان گردابه و نویز میشوند. |
| نوع یاتاقان الکتروموتور | یاتاقانهای کماصطکاک و روغنکاری مناسب لرزش و صدا را کم میکنند. |
| حالت عملکرد | در بار جزئی (کنترل دور فن)، صدا کاهش مییابد. |
مشخصات کویلهای بهکار رفته در کندانسور هوایی عمودی معمولاً شامل ابعاد جنس لوله جنس فین آرایش و ظرفیت انتقال حرارت است که شامل :
اطلاعات جامع در مورد انواع لوله ها در این مقاله گرد اوری شده برای خواندن مطلب اینجا را کلیلک کنید .
برای اطلاعات کامل در مورد کنداسور افقی اینجا رو کلیلک کنید.
کندانسور هوایی عمودی دستگاهی است که با استفاده از جریان هوا برای دفع گرمای مبرد، آن را از حالت گاز داغ به مایع خنکشده تبدیل میکند و معمولاً در سیستمهای تبرید و تهویه صنعتی بهکار میرود.
در مدل عمودی، جریان هوا بهصورت عمودی از پایین به بالا عبور میکند، فضای نصب کمتری اشغال میشود و برای محیطهایی با محدودیت فضا مناسبتر است، در حالی که مدل افقی معمولاً حجم بیشتری از هوا را عبور میدهد.

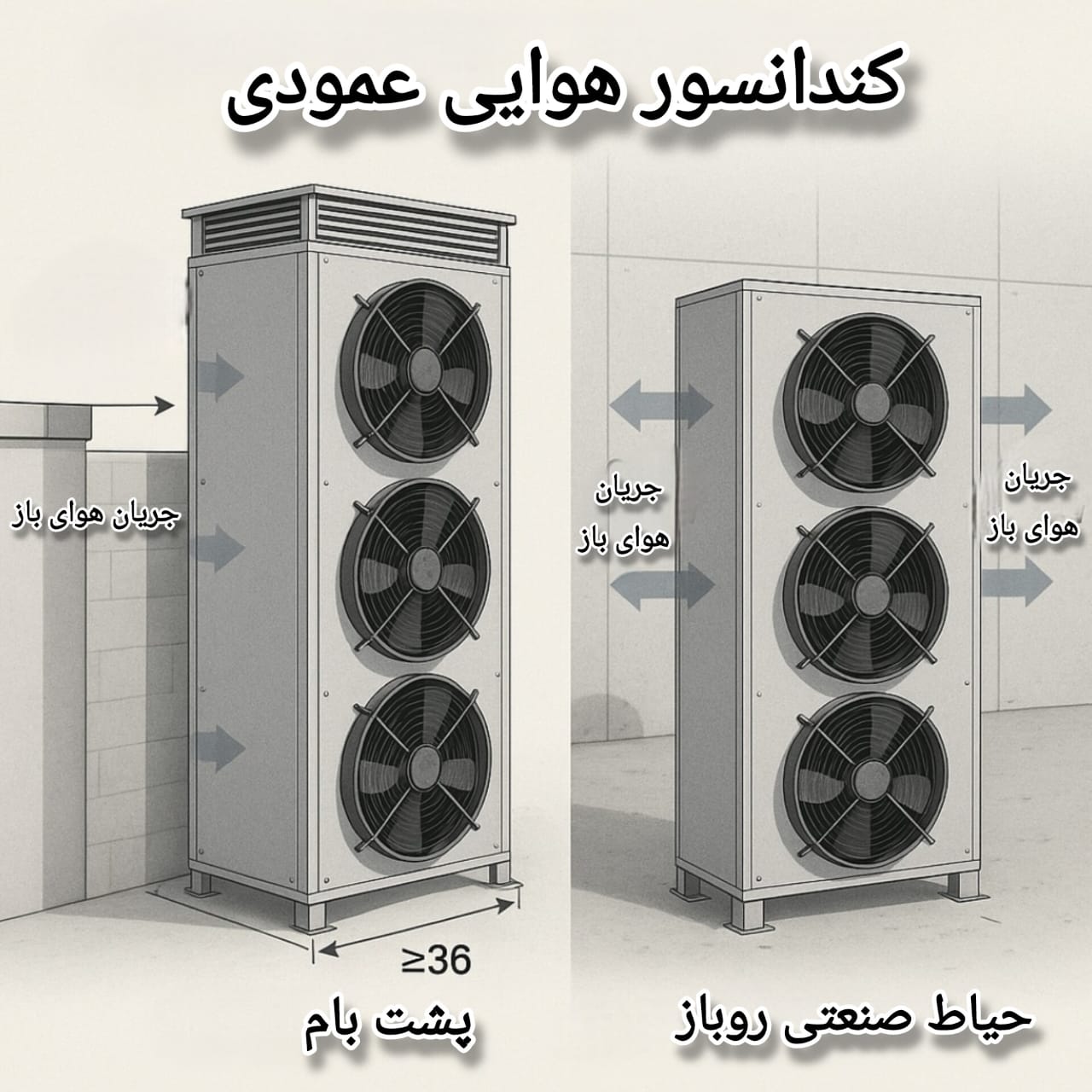

محل نصب باید در فضای باز، با دسترسی به هوای آزاد، دور از موانع و دارای فاصله کافی از دیوارها و تجهیزات دیگر باشد تا جریان هوا بهخوبی عبور کند.
عدم نیاز به آب خنککاری، کاهش هزینههای بهرهبرداری، مقاومت در برابر خوردگی، ابعاد فشرده، و قابلیت کارکرد در مناطق خشک از مهمترین مزایا هستند.
