سردخانه فریونی نوعی سردخانه مکانیکی است که برای خنک کردن و نگهداری مواد غذایی از گاز فریون به عنوان مبرد استفاده میکند. این نوع سردخانهها با استفاده از کمپرسور، کندانسور، اواپراتور و شیر انبساط، گرمای داخل محیط را گرفته و آن را به بیرون منتقل میکنند تا دمای مطلوب حفظ شود. سردخانههای فریونی معمولاً در فروشگاهها، رستورانها و کارگاههای کوچک کاربرد دارند، چون ایمنتر، کمصداتر و نگهداری آنها سادهتر است. تفاوت سردخانه آمونیاکی و فریونی در نوع گاز مبرد آنهاست؛ فریونیها از گازهای مصنوعی بیبو و غیرسمی استفاده میکنند، در حالی که سردخانههای آمونیاکی با گاز طبیعی آمونیاک کار میکنند که بازده بالاتری دارد اما سمی و خطرناکتر است.
در این مطلب، سردخانه فریونی از نظر ساختار، مزایا و معایب، و شباهتها و تفاوتهای آن با سردخانه آمونیاکی بهطور کامل بررسی شد تا امکان مقایسهای جامع میان این دو سامانه تبرید فراهم گردد.

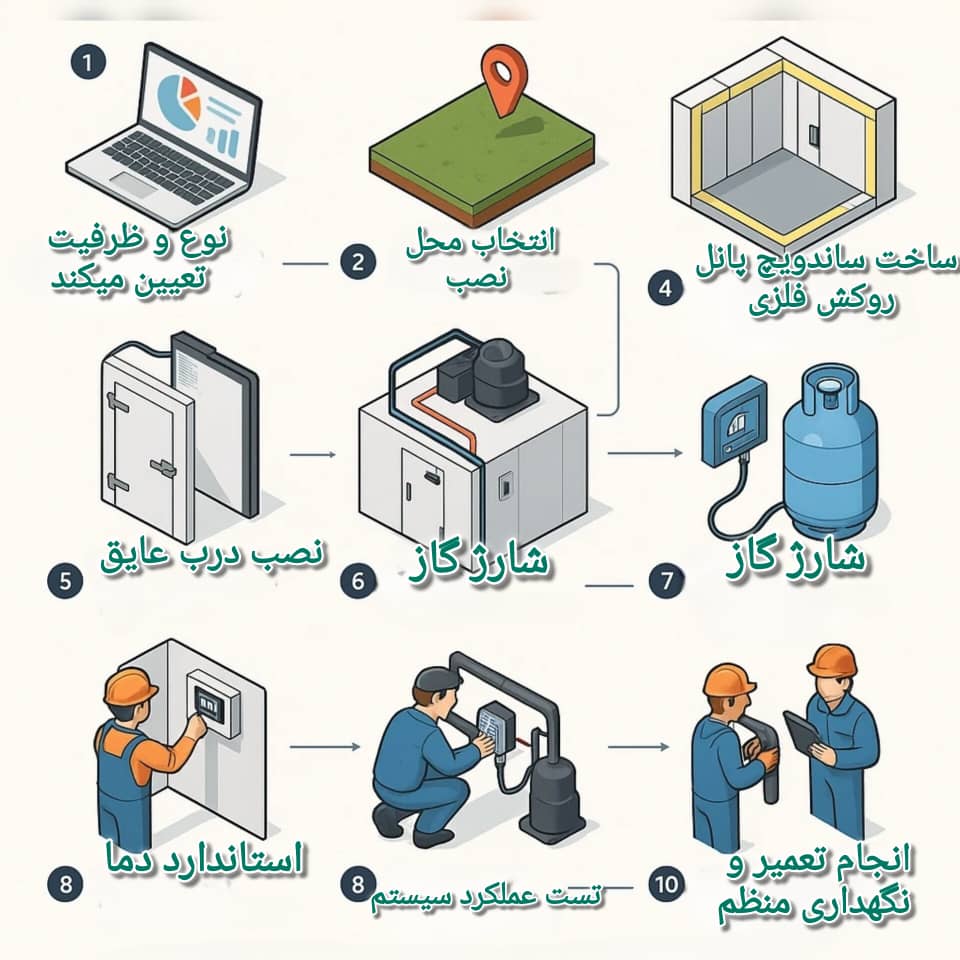

ساخت سرد خانه فریونی چگونه است؟
ساخت سردخانه فریونی شامل چند مرحله و بخش اصلی است که باید با دقت و بهصورت اصولی انجام شود.
تعیین نوع و ظرفیت سردخانه
ابتدا مشخص میشود سردخانه برای نگهداری چه محصولی است (مثلاً گوشت، میوه یا لبنیات) و چه ظرفیتی لازم دارد. بر این اساس محدوده دما (بالای صفر یا زیر صفر) تعیین میشود.
انتخاب محل نصب
جای سردخانه باید خشک، بدون تابش مستقیم آفتاب و با تهویه مناسب باشد. معمولاً سازه روی زمین صاف و محکم ساخته میشود.
ساخت اتاق سردخانه (سازه عایق)
دیوار، سقف و کف با ساندویچپنلهای عایق پلییورتان ساخته میشود تا از ورود گرما جلوگیری شود. درزها با نوار و چسب مخصوص آببندی میشوند.
نصب درب سردخانه
دربها باید ضدبرفک، عایق، و دارای لاستیک دور درب باشند تا سرمای داخل خارج نشود.
نصب تجهیزات تبرید فریونی
شامل چهار بخش اصلی است:
- کمپرسور: مرکز سیستم که فریون را فشرده میکند.
- کندانسور: محل خنک شدن گاز فریون و تبدیل آن به مایع.
- شیر انبساط: کاهش فشار و دمای مبرد پیش از ورود به اواپراتور.
- اواپراتور: بخش داخلی که هوا را خنک کرده و سرما تولید میکند.
شارژ مبرد (گاز فریون)
بعد از نصب مدار، سیستم وکیوم میشود (برای خروج هوا و رطوبت)، سپس با گاز فریون مناسب مثل R22 یا R404A شارژ میگردد.
راهاندازی و تنظیم دما
کنترلر دیجیتال و ترموستات نصب میشود تا دما بهطور خودکار تنظیم گردد و دمای مناسب برای نوع محصول حفظ شود.
انجام تست عملکرد
پس از راهاندازی، دما، فشار گاز، و سلامت قطعات بررسی میشود تا سیستم بدون نشتی و با راندمان مناسب کار کند.
عایقکاری و پوشش نهایی
اطراف لولهها و اتصالات با عایق مخصوص پوشانده میشود تا از هدررفت سرما جلوگیری شود.
تحویل و نگهداری دورهای
سیستم باید هر چند ماه یکبار سرویس شود؛ شامل شستوشوی کندانسور و بررسی میزان گاز فریون و عملکرد کمپرسور.
اشنایی با گاز فریون و عملکرد ان
گاز فریون یک نوع مبرد شیمیایی است که در سیستمهای سرمایشی مثل یخچال، کولر و سردخانه فریونی برای انتقال گرما استفاده میشود. عملکرد آن ساده است: وقتی فریون در اواپراتور تبخیر میشود، گرمای محیط را جذب کرده و هوا را سرد میکند؛ سپس در کمپرسور و کندانسور دوباره به حالت مایع برمیگردد و گرما را به بیرون میدهد. این چرخه دائم تکرار میشود و باعث خنک شدن محیط میگردد. گاز فریون بیبو، بیرنگ و غیرقابل اشتعال است و به همین دلیل در سردخانهها ایمن و پرکاربرد محسوب میشود.

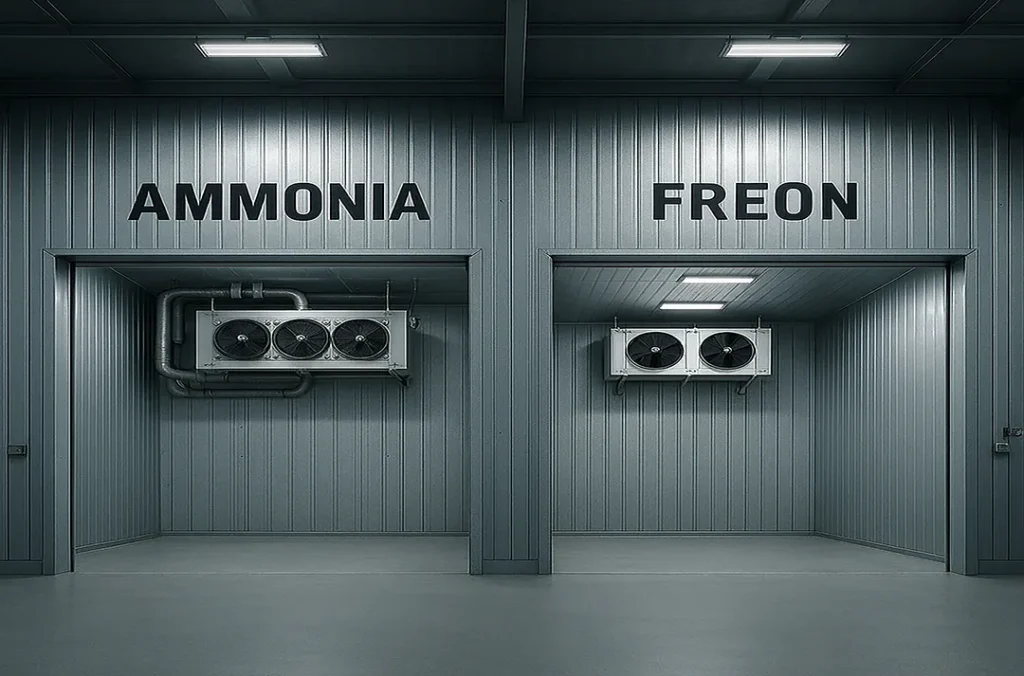

تفاوت سردخانه آمونیاکی و فریونی
نوع گاز مبرد:
سردخانه فریونی از گازهای مصنوعی مثل R22 یا R404A استفاده میکند، درحالیکه سردخانه آمونیاکی از گاز طبیعی NH₃ (آمونیاک) بهره میبرد.
ایمنی:
فریون بیبو و غیرسمی است، اما آمونیاک سمی و قابل اشتعال میباشد و نیاز به رعایت ایمنی بالا دارد.
کاربرد:
فریونیها برای سردخانههای کوچک و متوسط مناسباند، در حالی که آمونیاکیها در صنایع بزرگ و سیستمهای مجهز استفاده میشوند.
بازده انرژی:
سیستمهای آمونیاکی بازده بالاتری در مصرف انرژی دارند، اما طراحی و نگهداری پیچیدهتری دارند.
هزینه نصب و نگهداری:
هزینه اولیه فریونی بیشتر است، ولی نگهداری آن سادهتر است. آمونیاکی هزینه ساخت پایینتری دارد ولی سرویس تخصصیتری نیاز دارد.
| ویژگیها | سردخانه فریونی | سردخانه آمونیاکی |
|---|---|---|
| نوع مبرد | گاز فریون (مصنوعی) | گاز آمونیاک (طبیعی) |
| سمّیت و ایمنی | غیرسمی و ایمن | سمی و نیازمند کنترل دقیق |
| کاربرد | رستورانها، فروشگاهها، سردخانههای کوچک تا متوسط | کارخانهها، صنایع بزرگ و سردخانههای حجیم |
| راندمان انرژی | متوسط | بالا |
| هزینه نصب | بالاتر | پایینتر |
| هزینه نگهداری | پایین و آسان | بالاتر و تخصصیتر |
| سروصدا | کم و آرام | بیشتر |
| دوستی با محیطزیست | برخی فریونها مضر برای لایه اوزون | بدون آسیب به اوزون |
| طول عمر تجهیزات | کمتر از آمونیاکی | بیشتر در سیستمهای صنعتی |

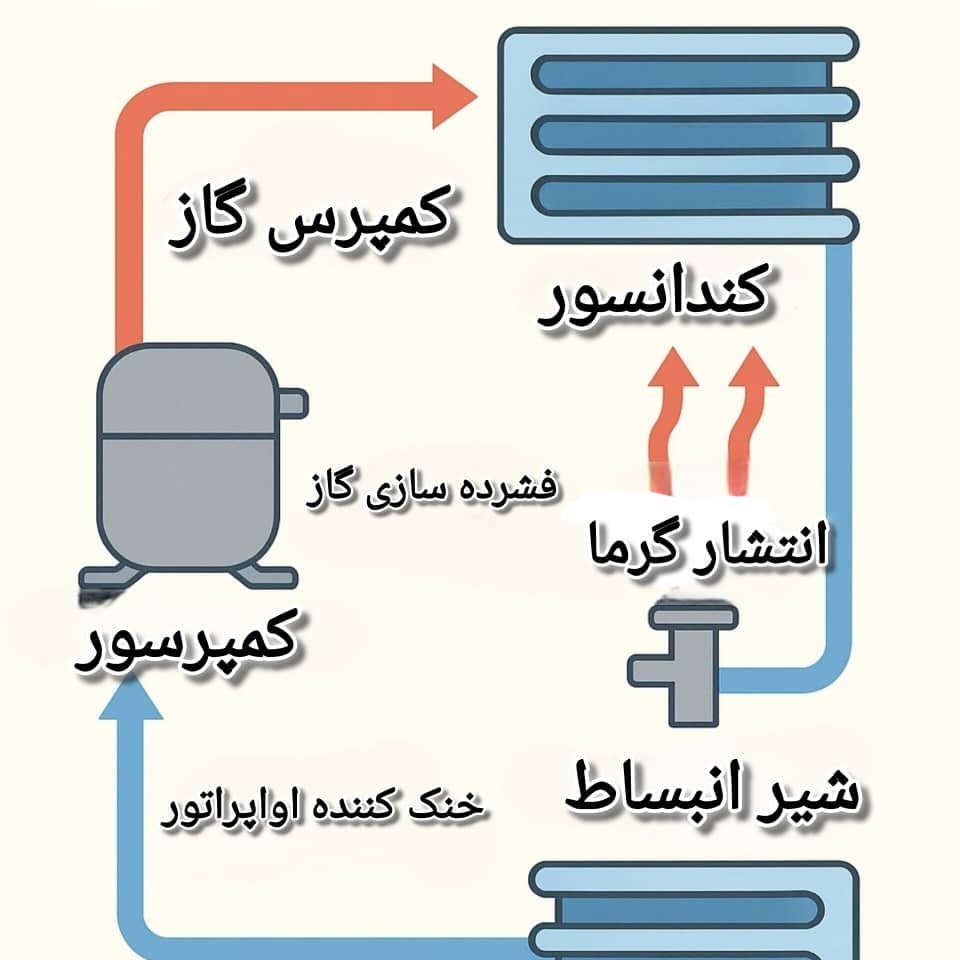

آشنایی با ساختمان سردخانههای صنعتی
سردخانههای صنعتی از مجموعهای از تجهیزات تبریدی تشکیل شدهاند که با همکاری یکدیگر محیطی خنک و کنترلشده برای نگهداری مواد غذایی، دارویی یا شیمیایی فراهم میکنند. قلب این سیستم، چرخه تبرید فریونی است که در چهار مرحله اصلی کار میکند. در ادامه هر مرحله را به صورت ساده و کاربردی توضیح دادهام
مرحلۀ اول: فشردهسازی سیال فریون
در این مرحله، کمپرسور گاز فریون را از حالت کمفشار به حالت پرفشار فشرده میکند.
نتیجه این فرآیند:
- دمای گاز بالا میرود.
- فشار آن زیاد میشود.
- گاز آماده ورود به کندانسور میشود.
این بخش را میتوان قلب تپنده سردخانه دانست، چون حرکت و فشار سیال را تأمین میکند.
🔹 مرحلۀ دوم: ورود به کندانسور
فریون داغ و پرفشار وارد کندانسور میشود. وظیفۀ کندانسور گرفتن گرمای فریون و انتقال آن به هوای بیرون است.
در این مرحله:
- فریون از حالت گاز داغ به مایع خنک تبدیل میشود.
- گرمای آزاد شده از لولههای کندانسور به محیط بیرون هدایت میگردد.
🔸 نکته: معمولاً کندانسور در بیرون از اتاق سرد نصب میشود تا حرارت دفعشده به محیط داخل برنگردد.
🔹 مرحلۀ سوم: عبور از شیر انبساطی
مایع فریون پس از کندانسور، وارد شیر انبساط (اکسپنشن ولو) میشود.
در این قسمت:
- فشار ناگهان کاهش مییابد.
- با افت فشار، دمای فریون هم بهشدت پایین میآید.
- فریون سرد و نیمهگازی آماده ورود به اواپراتور میشود.
این مرحله نقش کلیدی در ایجاد سرمای واقعی دارد، چون افت فشار باعث سرمای شدید مبرد میگردد.
🔹 مرحلۀ چهارم: ورود سیال به اواپراتور
فریون سرد وارد اواپراتور (رادیاتور داخل اتاق سردخانه) میشود. در اینجا، مبرد گرمای داخل اتاق را جذب کرده و تبخیر میشود.
نتیجه:
- هوای داخل سردخانه خنک میشود.
- فریون به گاز کمفشار تبدیل شده و مجدداً به کمپرسور بازمیگردد تا چرخه تکرار شود.
🔹 به زبان ساده:فریون در اواپراتور مثل یک “اسفنج سرد” عمل میکند که گرمای اتاق را میبلعد و سرما باقی میگذارد.
شباهتهای موجود بین سردخانههای آمونیاکی و فریونی
با وجود تفاوت در نوع مبرد، هر دو نوع سردخانه اساس کار یکسانی دارند و بر پایه چرخه تبرید تراکمی عمل میکنند.
بهصورت ساده، شباهتهای اصلی آنها عبارتاند از:
- هر دو دارای اجزای بنیادی مشابهاند: کمپرسور، کندانسور، شیر انبساط و اواپراتور.
- هدف واحد دارند: حفظ دمای پایین برای نگهداری سالم مواد غذایی، دارویی یا صنعتی.
- اصل عملکرد یکی است: فشردهسازی، چگالش، انبساط و تبخیر مبرد.
- ساختار فنی مشابه دارند: از لولهکشی، عایق و سیستمهای کنترل دما و فشار استفاده میکنند.
- نیاز به نگهداری دورهای دارند: کنترل نشتی، بازبینی فشار و سرویس قطعات در هر دو ضرورت دارد.
بهطور خلاصه، تفاوت فقط در نوع گاز و مقیاس کاری است؛ اما فلسفۀ عملکرد هر دو یکی است – گرفتن گرما از داخل و دفع آن به بیرون.
نکات مهم و قابل توجه در طراحی سردخانه های آمونیاکی
در طراحی سردخانههای آمونیاکی باید به ویژگیهای ویژه این مبرد توجه کرد؛ آمونیاک دارای نرخ انتقال حرارت بالا و دمای جوش بسیار پایینی است و به دلیل تولید گسترده در صنایع پتروشیمی، بهعنوان مبردی کارآمد و مقرونبهصرفه برای سردخانههای بزرگ و زیر صفر به کار میرود. در این سیستمها معمولاً چند سیکل تبریدی با دو تا چهار کمپرسور اینورتر طراحی میشود تا در صورت خرابی یک مدار، عملکرد کلی مختل نشود. به دلیل ضریب انتقال حرارت بالای آمونیاک، ابعاد کندانسور، اواپراتور و لولهکشی کوچکتر و کارآمدتر میشود که در پروژههای بزرگ صرفهجویی چشمگیری در هزینه و فضا ایجاد میکند. با وجود مزایای فنی، آمونیاک به دلیل سمی و قابل اشتعال بودن نیازمند رعایت دقیق دستورالعملهای ایمنی و بازرسی مداوم لولهها است، زیرا نشتی میتواند خطر مسمومیت یا آتشسوزی ایجاد کند. همچنین احتمال خوردگی لولهها در اثر نفوذ هوا یا رطوبت از نقاط کمفشار وجود دارد که با کنترل دقیق سیستم و نگهداری منظم میتوان از بروز آن جلوگیری کرد.
بررسی سردخانه فریونی با کندانسور هوای افقی
در سردخانه فریونی با کندانسور هوایی افقی، گرمای گاز فریون از طریق جریان هوا دفع میشود. این نوع کندانسور بهدلیل طراحی افقی، خنککاری یکنواختتری دارد و برای فضاهای باز یا پشتبامها مناسب است، ضمن اینکه نگهداری و سرویس آن سادهتر از مدلهای عمودی است.
بررسی سردخانه فریونی با کندانسور هوایی عمودی
در سردخانه فریونی با کندانسور هوایی عمودی، جریان هوا بهصورت از پایین به بالا حرکت کرده و حرارت گاز فریون را بهطور مؤثر به محیط منتقل میکند. این نوع کندانسور برای فضاهای محدود یا محیطهایی با تهویۀ خوب مناسب است و به دلیل جریان طبیعیتر هوا، بازده خنککاری بالایی در مناطق گرم دارد.
طراحی و ساخت سردخانههای فریونی و آمونیاکی
طراحی و ساخت سردخانههای فریونی و آمونیاکی شامل برنامهریزی، انتخاب تجهیزات تبرید مناسب، و اجرای دقیق سیستمهای سرمایشی برای نگهداری ایمن انواع محصولات است. این فرآیند نیازمند دانش فنی، تجهیزات استاندارد و اجرای اصولی چرخه تبرید است.
