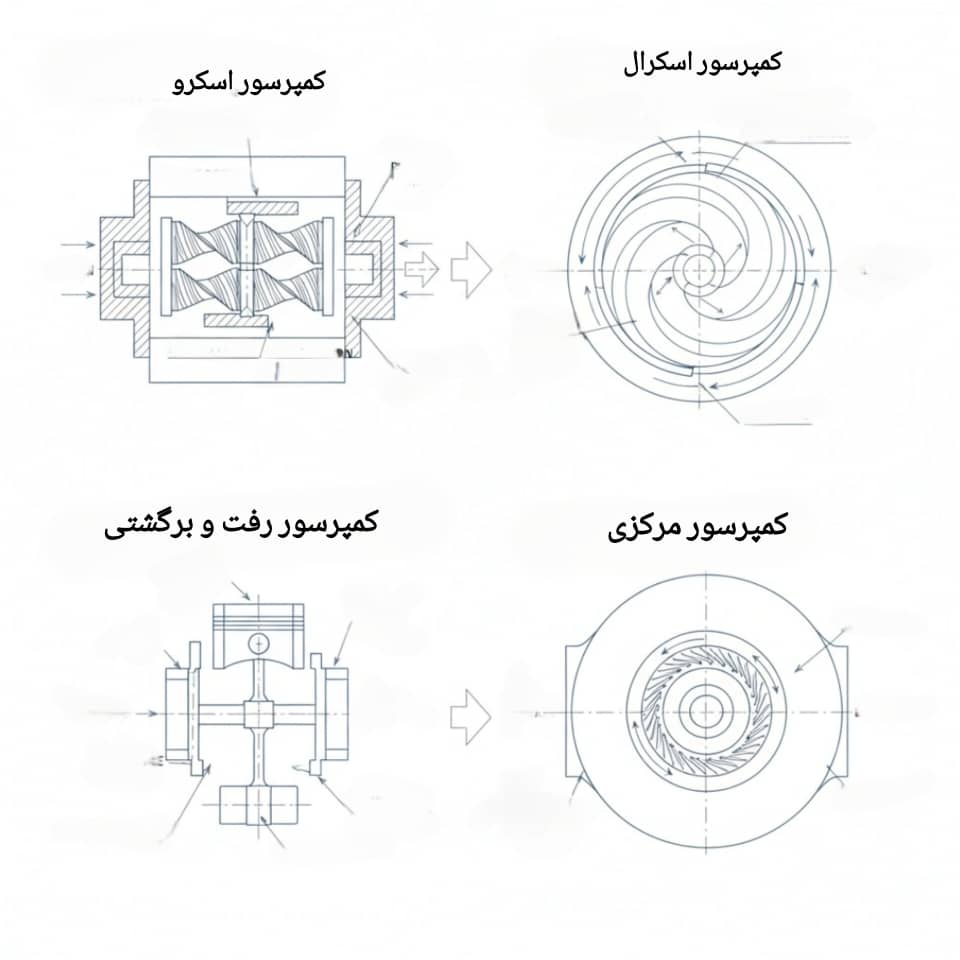

کمپرسور قلب اصلی چیلر و دستگاههای سرمایشی است که با فشرده کردن گاز مبرد، چرخهی سرما را به جریان میاندازد. در مدلهای کوچک معمولاً از نوع رفتوبرگشتی یا اسکرال استفاده میشود که سادهتر و کمصدا هستند. برای چیلرهای بزرگتر، اسکرو کاربرد دارد که توان و راندمان بالایی دارد. در ظرفیتهای خیلی زیاد از سانتریفیوژ بهره میگیرند که با نیروی گریز از مرکز گاز را فشرده میکند. نسل جدیدتر هم کمپرسورهای مغناطیسی بدون روغن هستند که با کمترین اصطکاک و مصرف انرژی کار میکنند. انتخاب نوع کمپرسور وابسته به اندازه، کاربرد و فناوری سیستم سرمایشی است.
در ادامه مطلب، بهصورت کاملتر به انواع کمپرسورهای چیلر و سردخانه و نحوه عملکرد و کاربرد هرکدام پرداختهایم.
کاربرد کمپرسور رفتوبرگشتی

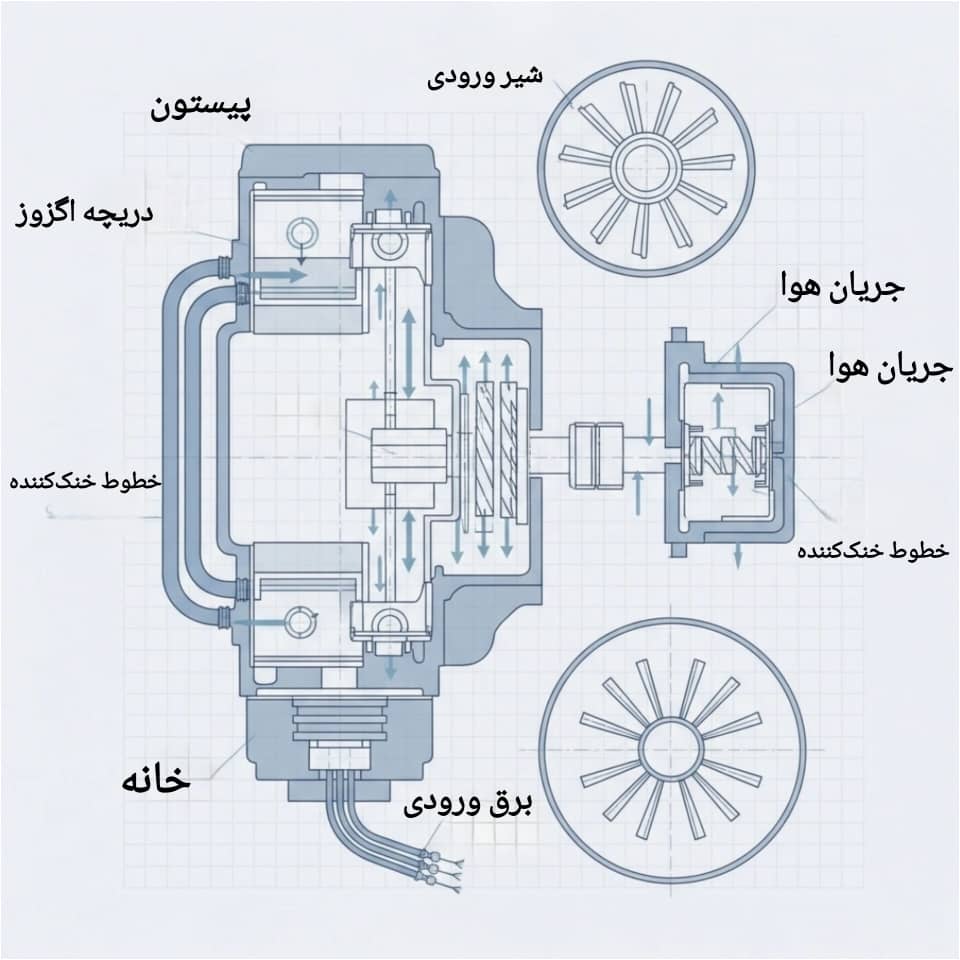

کمپرسور رفتوبرگشتی یا پیستونی از قدیمیترین و پرکاربردترین نوع کمپرسورهاست و عملکردی شبیه موتور خودرو دارد؛ پیستون داخل سیلندر حرکت کرده و گاز مبرد را فشرده میکند. این نوع کمپرسور بیشتر در چیلرهای کوچک و متوسط، یخچالهای صنعتی و سیستمهای تهویه کارگاهی یا اداری کاربرد دارد. بهدلیل ساختار ساده، هزینهی پایین و تعمیر آسان، گزینهای مناسب برای ظرفیتهای متوسط است، اما در پروژههای بزرگتر معمولاً از مدلهای پیشرفتهتری مانند اسکرو یا سانتریفیوژ استفاده میشود.

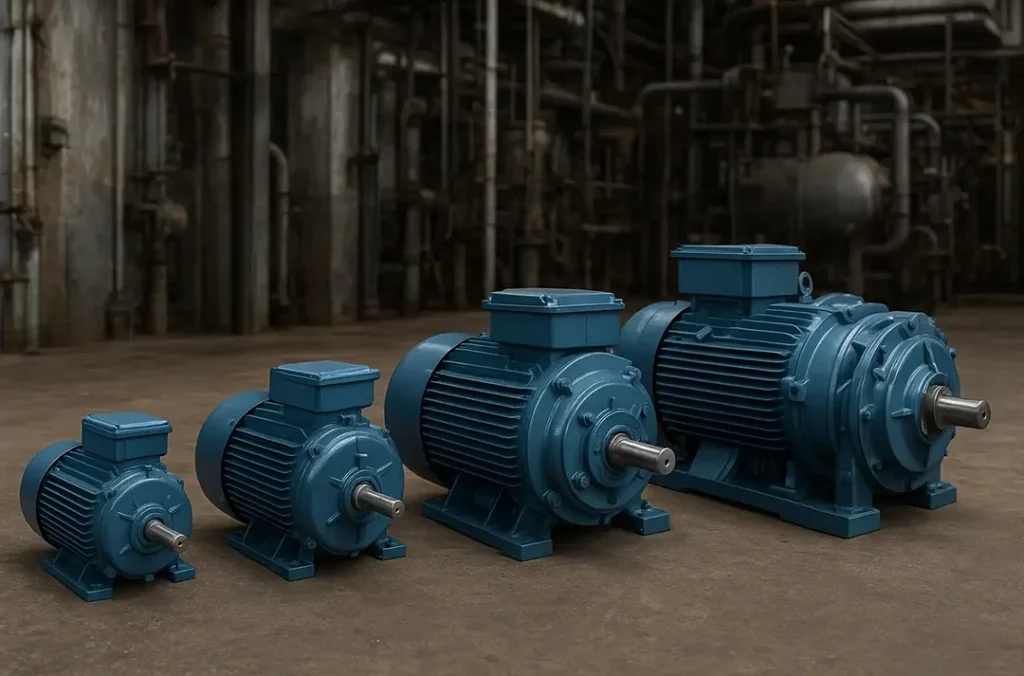

موتور کمپرسور چیلر و نقش آن در عملکرد سیستم سرمایشی
موتور کمپرسور چیلر نقش محرکه قلب سیستم سرمایشی را دارد. این موتور معمولاً از نوع الکتریکی است و انرژی برق را به انرژی مکانیکی تبدیل میکند تا محور کمپرسور را به حرکت درآورد. با چرخش محور، گاز مبرد از اواپراتور مکیده، فشرده و به سمت کندانسور فرستاده میشود. درواقع بدون عملکرد موتور، کمپرسور و بهتبع آن کل چیلر از کار میافتد.
انواع موتور استفاده شده در کمپرسور چیلر
در چیلرها بسته به نوع کمپرسور، موتور کمپرسور چیلر میتواند یکی از چند نوع زیر باشد:
- موتور القایی: رایجترین نوع، قوی، بادوام و مناسب برای کمپرسورهای رفتوبرگشتی و اسکرو.
- موتور سنکرون مغناطیسی: مخصوص چیلرهای مدرن و کممصرف؛ راندمان بالا و کنترل دقیق سرعت.
- موتور با یاتاقان مغناطیسی: در کمپرسورهای بدون روغن استفاده میشود، هیچ تماس مکانیکی ندارد و اصطکاک تقریباً صفر است.
نحوه عملکرد در چرخه تبرید
وقتی موتور کمپرسور چیلر روشن میشود، انرژی الکتریکی را دریافت کرده و محور کمپرسور را به گردش درمیآورد. در نتیجه، مبرد از ناحیه فشار پایین به داخل کمپرسور کشیده و سپس فشرده میشود. این فشار باعث افزایش دمای گاز میگردد تا بتواند در کندانسور گرمای خود را از دست داده و سیستم سرمایشی را فعال نگه دارد.
اهمیت موتور در راندمان چیلر
هرچه موتور کمپرسور چیلر راندمان بالاتری داشته باشد، مصرف برق سیستم کمتر و عملکرد دستگاه بهینهتر خواهد بود. استفاده از موتورهای با کنترل دور متغیر (VFD) کمک میکند کمپرسور فقط بهاندازهی نیاز توان مصرف کند و از استهلاک و نوسان جلوگیری شود.
نکات نگهداری و ایمنی
- بررسی منظم سیمپیچها و عایق موتور برای جلوگیری از سوختگی
- کنترل دمای کاری موتور و جریان برق ورودی
- استفاده از سیستمهای حفاظتی جهت جلوگیری از اضافهبار
- روانکاری مناسب در مدلهایی که یاتاقان مکانیکی دارند
ساختار کمپرسور اسکرال چگونه است؟
ساختار: دو تا صفحه مارپیچی شکل (یکی ثابت، یکی متحرک) که گاز رو بین خودشون فشرده میکنن.
کاربرد: چیلرهای کوچک تا متوسط (مثلاً در سیستمهای خانگی یا اداری).
مزیت: صدای کم، لرزش خیلی کم، کارکرد نرم.
عیب: برای توانهای بالا مناسب نیست.
ساختار کمپرسور اسکرو چگونه است؟
ساختار: دو تا پیچ مارپیچ (روتورها) که گاز رو بین خودشون گیر میاندازن و فشرده میکنن.
کاربرد: چیلرهای بزرگ صنعتی یا تجاری.
مزیت: کارکرد نرم، طول عمر بالا، بازده بالا.
عیب: قیمت نسبتاً زیاد، تعمیر پیچیدهتر.
کاربرد کمپرسور سانتریفیوژ
با نیروی گریز از مرکز کار میکند و در چیلرهای بزرگ مانند برجها و مراکز خرید بهکار میرود؛ بیصدا، پرراندمان و مناسب ظرفیتهای بالا اما گران و نیازمند کنترل دقیق است.
کمپرسور اسکرو مغناطیسی یا بدون روغن
در این نوع کمپرسور، محور اصلی روی یاتاقانهای مغناطیسی معلق است و هیچ تماس مکانیکی یا نیاز به روغن وجود ندارد؛ به همین دلیل کاملاً بیصدا، کماصطکاک و بسیار کممصرف است و در چیلرهای مدرن با راندمان بالا استفاده میشود.
| نوع کمپرسور | توان کاری | صدا و لرزش | راندمان | قیمت | کاربرد |
|---|---|---|---|---|---|
| رفتوبرگشتی | پایین تا متوسط | زیاد | معمولی | ارزان | چیلرهای کوچک |
| اسکرال | پایین تا متوسط | بسیار کم | خوب | متوسط | ساختمانها، دفاتر |
| اسکرو | متوسط تا زیاد | کم | بسیار خوب | بالا | صنایع، مجتمعها |
| سانتریفیوژ | خیلی زیاد | کم | عالی | خیلی بالا | پروژههای بزرگ |
| مغناطیسی بدون روغن | زیاد | بسیار کم | فوقالعاده | خیلی بالا | چیلرهای مدرن |
کاربرد کمپرسور اسکرو در چیلرهای هواخنک و آبخنک
کمپرسور اسکرو در هر دو نوع چیلر، بهدلیل توان بالا و کارکرد پیوسته، نقش اصلی در تولید سرمایش با ظرفیت متوسط تا زیاد دارد.
- چیلرهای هواخنک کمپرسور اسکرو وظیفه فشردهسازی مبرد را بر عهده دارد تا گرما به کمک فنها و کویلهای بیرونی به هوا منتقل شود. این مدل معمولاً برای ساختمانها، کارگاهها و پروژههایی استفاده میشود که دسترسی به برج خنککننده ندارند.
- چیلرهای آبخنک کمپرسور اسکرو مبرد را فشرده کرده و گرمای حاصل در کندانسور به آب برج خنککننده منتقل میشود. این نوع بیشتر در مجتمعهای بزرگ، بیمارستانها و کارخانهها کاربرد دارد؛ چون بازده حرارتی بالاتر و مصرف انرژی کمتر دارد.
کاربرد کمپرسور اسکرال در چیلرهای هواخنک و آبخنک
کمپرسور اسکرال بهدلیل طراحی ساده، صدای کم و راندمان مناسب، گزینهای محبوب در چیلرهای ظرفیت پایین تا متوسط است.
- چیلرهای هواخنک کمپرسور اسکرال مبرد را فشرده کرده و گرما از طریق فنها و کویلهای بیرونی به هوای آزاد دفع میشود. این نوع چیلر برای ادارات، فروشگاهها، هتلها و ویلاها بسیار رایج است چون بینیاز از برج خنککننده و نصب آن آسانتر است.
- چیلرهای آبخنک کمپرسور اسکرال فشردهسازی مبرد را انجام میدهد تا گرما از طریق کندانسور آبی به آب برج خنککننده منتقل شود. این چیلرها در ساختمانهای متوسط و مراکز تجاری کوچک کاربرد دارند و نسبت به هواخنک، راندمان بالاتر و مصرف انرژی کمتر دارند.
انواع کمپرسور سردخانهای
- رفتوبرگشتی: رایجترین نوع در سردخانههای کوچک و متوسط؛ با حرکت پیستونها گاز را فشرده میکند. تعمیرات ساده و توانایی کار در دماهای پایین از مزایای آن است.
- اسکرو: مناسب برای سردخانههای بزرگ و صنعتی که نیاز به کارکرد مداوم دارند. دارای راندمان بالا و لرزش کم است.
- اسکرال: مخصوص ظرفیتهای پایینتر و سردخانههای کوچک؛ بیصدا و کممصرف، اما برای برودتهای خیلی پایین مناسب نیست.
- سانتریفیوژ: در سردخانههای با ظرفیت بسیار بالا و سیستمهای مرکزی بهکار میرود؛ قیمت بالا ولی راندمان عالی دارد.
- بدون روغن یا مغناطیسی: نوع مدرنتر برای محیطهای بهداشتی (مثل صنایع غذایی و دارویی)؛ بدون اصطکاک، با نگهداری کم و بازده بالا.
