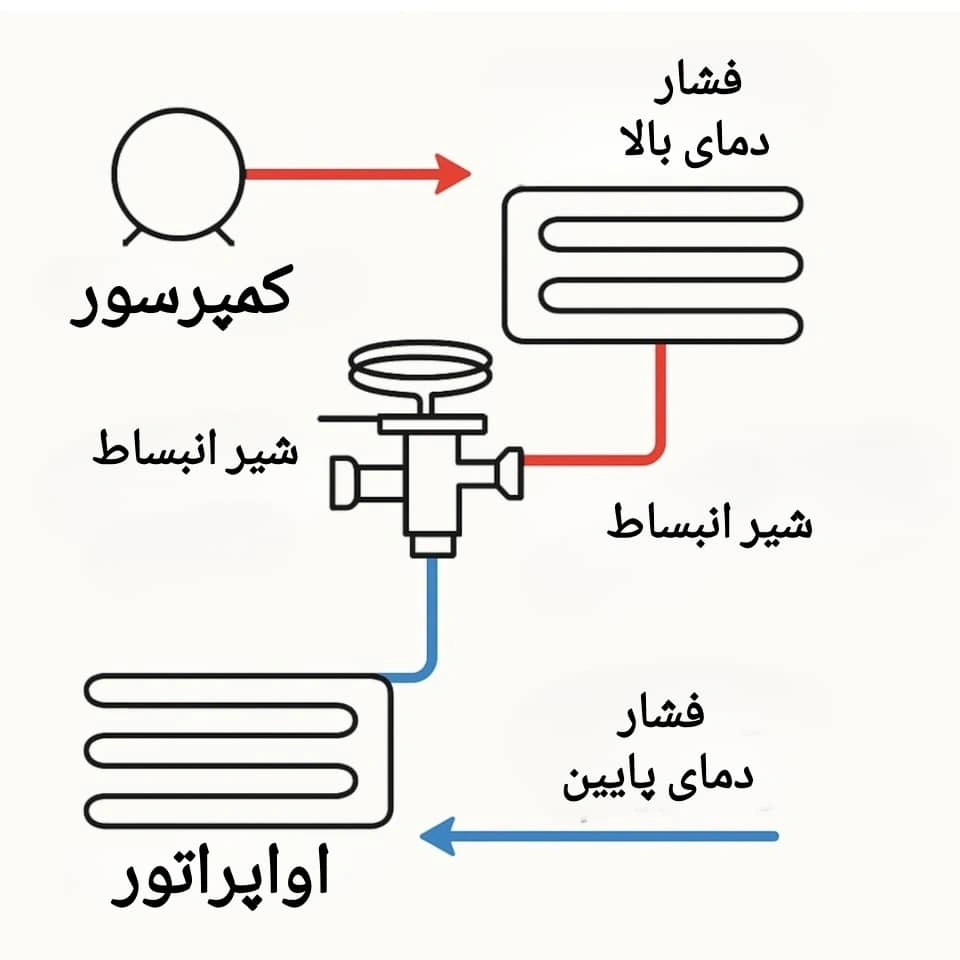

برای درک بهتر اینکه شیر انبساط چیست، باید بدونیم که این قطعه بخش مهمی از سیستمهای تبرید و کولر گازی به شمار میرود. شیر انبساط ترموستاتیک (TXV) وظیفه دارد میزان ورود مبرد (گاز سرمازا) به اواپراتور را کنترل کند. این شیر با حس کردن دمای گاز خروجی از اواپراتور، مقدار باز شدن مسیر مبرد را بهطور دقیق تنظیم میکند تا سرمای یکنواخت و راندمان بالا در سیستم حفظ شود. به زبان ساده، شیر انبساط ترموستاتیک مثل یک «دستیار هوشمند» بین کندانسور و اواپراتور عمل میکند و اجازه نمیدهد گاز زیادی یا کمی وارد مدار شود؛ در نتیجه عمر دستگاه بیشتر شده و مصرف انرژی کاهش مییابد.

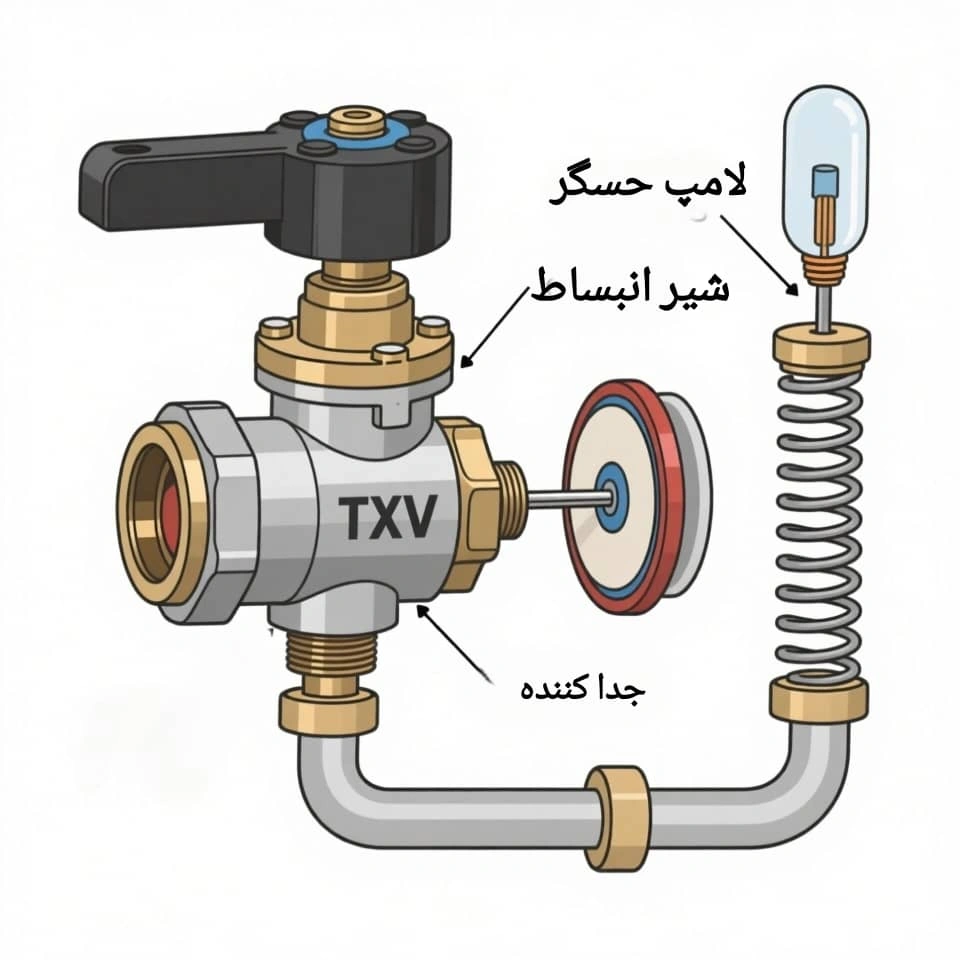

اجزای تشکیلدهنده شیر انبساط ترموستاتیک و نحوه عملکرد آن
شیر انبساط ترموستاتیک قطعهای است که با اندازهگیری دمای گاز خروجی از اواپراتور، میزان ورود مبرد را بهصورت خودکار تنظیم میکند تا سرمای سیستم ثابت و بهینه بماند.
- بدنه شیر:
- قسمت اصلی که همهی اجزا داخلش قرار دارن و مسیر عبور مبرد از اون میگذره.
- سوزن و نشیمنگاه:
- وظیفه کنترل میزان عبور مبرد رو دارن؛ با باز و بسته شدن سوزن، مقدار گاز عبوری تنظیم میشه.
- دیافراگم:
- قطعهای انعطافپذیره که با تغییر فشار گاز داخل بالب حرکت میکنه و سوزن رو بالا و پایین میبره.
- بالب یا حسگر حرارتی:
- بالبی فلزیه که روی لولهی خروجی اواپراتور بسته میشه و دمای گاز خروجی رو احساس میکنه.
- فنر تنظیم:
- برای متعادل کردن فشار و تنظیم دقت عملکرد شیر استفاده میشه.
تفاوت شیر انبساط ترموستاتیک با شیر انبساط الکترونیکی و کاپیلاری
شیر انبساط ترموستاتیک مکانیکی و دقیق است، نوع الکترونیکی هوشمند و قابلکنترل، و نوع کاپیلاری ساده و ارزان با کنترل ثابت بر جریان مبرد.
نحوه کنترل مبرد:
- ترموستاتیک (TXV): کنترل مکانیکی بر اساس دمای گاز خروجی از اواپراتور انجام میدهد.
- الکترونیکی (EEV): توسط سنسورهای دقیق و برد الکترونیکی کنترل میشود.
- کاپیلاری: هیچ کنترل فعالی ندارد و فقط بر اساس فشار ثابت و طول لوله کار میکند.
دقت در تنظیم:
- ترموستاتیک: دقت متوسط، مناسب برای بیشتر سیستمهای تبرید خانگی و صنعتی سبک.
- الکترونیکی: بسیار دقیق، قابل تنظیم لحظهای.
- کاپیلاری: کمدقت، فقط برای سیستمهای ساده و کوچک مثل یخچالها مناسب است.
ساختار و فناوری:
- ترموستاتیک: ترکیبی از دیافراگم، بالب و فنر است (کاملاً مکانیکی).
- الکترونیکی: متکی بر موتور پلهای (Stepper Motor) و مدار کنترل هوشمند.
- کاپیلاری: تنها یک لوله باریک فلزی بدون قطعه متحرک یا حسگر.
کاربرد اصلی:
- ترموستاتیک: کولر گازی، چیلر کوچک، سردخانههای متوسط.
- الکترونیکی: سیستمهای دقیق و پیشرفته مثل VRF، سردخانههای هوشمند.
- کاپیلاری: یخچال خانگی و فریزرهای کمهزینه.
هزینه و نگهداری:
- ترموستاتیک: قیمت متوسط، نگهداری آسان.
- الکترونیکی: گرانتر ولی کارایی بالاتر.
- کاپیلاری: ارزانترین و بدون نیاز به تنظیمات.
مزایا و معایب استفاده از شیر انبساط ترموستاتیک
شیر انبساط ترموستاتیک دقت بالا و عملکرد خودکار دارد و باعث افزایش راندمان میشود، اما قیمت بیشتری دارد و به نصب و نگهداری دقیق نیاز دارد.
مزایای شیر انبساط ترموستاتیک
- کنترل دقیق مبرد: بهصورت خودکار میزان ورود مبرد به اواپراتور رو تنظیم میکنه تا سرمای سیستم یکنواخت بمونه.
- افزایش راندمان سیستم: با جلوگیری از ورود زیاد یا کم مبرد، کارکرد کمپرسور بهینهتر و مصرف انرژی کمتر میشه.
- محافظت از اواپراتور: مانع برگشت مایع مبرد به کمپرسور میشه و از آسیبهای احتمالی جلوگیری میکنه.
- عملکرد خودتنظیم: بدون نیاز به تنظیم دستی در شرایط مختلف دما و فشار، خودش تعادل رو برقرار میکنه.
- عمر طولانیتر دستگاه: چون سیستم همیشه در حالت بهینه کار میکنه، استهلاک قطعات کمتر میشه.
معایب شیر انبساط ترموستاتیک
قیمت بالاتر از نوع کاپیلاری: به دلیل ساختار مکانیکی پیچیدهتر، هزینه اولیه بیشتری داره.
حساسیت به آلودگی مبرد: وجود رطوبت یا ذرات در مدار میتونه باعث گیرکردن سوزن یا دیافراگم بشه.
نیاز به نصب دقیق: محل نصب بالب و تنظیمات اولیه باید درست انجام بشه تا عملکردش دقیق باشه.
پاسخ کندتر نسبت به مدل الکترونیکی: در تغییرات سریع دما و بار سیستم، واکنشش کمی زمانبرتره.
نحوه تنظیم شیر انبساط ترموستاتیک
- خاموش کردن سیستم: قبل از هر تنظیم، دستگاه باید خاموش و مدار از فشار تخلیه بشه.
- تنظیم پیچ فنر: با چرخاندن پیچ تنظیم روی بدنه شیر، میتونی میزان جریان مبرد رو تغییر بدی.
- چرخش در جهت عقربههای ساعت : جریان کمتر (شیر بستهتر میشه).
- چرخش خلاف عقربههای ساعت : جریان بیشتر (شیر بازتر میشه).
- بررسی سوپرهیت (Superheat) : بعد از تنظیم، سیستم رو روشن کن و با دماسنج یا گیج فشار مقدار سوپرهیت رو اندازه بگیر. عدد مناسب معمولاً بین ۵ تا ۱۰ درجه سانتیگراد هست.
- تنظیم نهایی دقیق: تغییرات رو کمکم انجام بده و بین هر تغییر چند دقیقه صبر کن تا سیستم پایدار بشه.
نکات نگهداری شیر انبساط ترموستاتیک
- تمیزی مبرد و فیلتر: همیشه از فیلتر-درایر سالم استفاده کن تا ذرات و رطوبت وارد شیر نشن.
- بررسی بالب حرارتی: بالب باید محکم و با تماس کامل روی لوله مکش نصب بشه تا درست دما رو حس کنه.
- چک کردن عایق بالب: اگر عایقش خراب شده، تعویضش کن تا در برابر گرمای محیط محافظت بشه.
- بازرسی دورهای: هر چند وقت یکبار عملکرد شیر و دمای خروجی اواپراتور رو بررسی کن.
- جلوگیری از ضربه فشار (Shock): باز و بسته کردن ناگهانی شیرها در سیستم تبرید میتونه به دیافراگم آسیب بزنه.
جدول تنظیم و نگهداری شیر انبساط ترموستاتیک (TXV)
| بخش | مرحله / نکته | توضیح ساده و کاربردی |
|---|---|---|
| ⚙️ تنظیم شیر | ۱. خاموش کردن سیستم | پیش از شروع تنظیم، باید سیستم را خاموش و مدار را از فشار خالی کنی. |
| ۲. تنظیم پیچ فنر | با چرخاندن پیچ روی بدنه، مقدار جریان مبرد تعیین میشود. | |
| ↳ در جهت عقربهها | شیر بستهتر و جریان مبرد کمتر میشود. | |
| ↳ خلاف جهت عقربهها | شیر بازتر و جریان مبرد بیشتر میشود. | |
| ۳. کنترل سوپرهیت | بعد از تنظیم، دمای سوپرهیت را اندازه بگیر؛ مقدار مناسب بین ۵ تا ۱۰ درجه سانتیگراد است. | |
| ۴. تنظیم نهایی | تغییرات را بهصورت جزئی انجام بده و بین هر تنظیم چند دقیقه صبر کن. | |
| 🧰 نگهداری شیر | ۱. تمیزی مبرد و فیلتر | فیلتر-درایر باید سالم باشد تا آلودگی وارد شیر نشود. |
| ۲. نصب درست بالب | بالب حرارتی را محکم روی لوله مکش ببند تا دما را دقیق حس کند. | |
| ۳. عایقبندی بالب | در صورت خرابی عایق، آن را تعویض کن تا از تأثیر گرمای محیط جلوگیری شود. | |
| ۴. بررسی دورهای | عملکرد شیر و سوپرهیت را هر چند وقت یکبار کنترل کن. | |
| ۵. جلوگیری از ضربه فشار | از باز یا بسته کردن ناگهانی شیرها پرهیز کن تا دیافراگم آسیب نبیند. |
نقش شیر انبساط ترموستاتیک در راندمان سیکل تبرید
شیر انبساط ترموستاتیک مغز تنظیمکنندهی ورود مبرد به اواپراتور.
این شیر دقیقاً همون مقدار مبردی رو وارد مدار میکنه که اواپراتور بتونه کامل تبخیرش کنه — نه کمتر، نه بیشتر.
وقتی گرمای بار سیستم زیاد میشه، TXV مسیر رو بازتر میکنه تا مبرد بیشتری جریان پیدا کنه و سرمای کافی تولید بشه.
وقتی بار حرارتی کم میشه، مسیر رو کمی میبنده تا مبرد هدر نره.
نتیجه این کار:
- اواپراتور همیشه با حداکثر کارایی کار میکنه.
- کمپرسور دچار برگشت مایع نمیشه (که راندمان رو پایین میاره).
- مصرف برق کمتر میشه چون سیستم همیشه در حالت بهینه فعال.
مشکلات رایج شیر انبساط ترموستاتیک
| مشکل | نشانهها در سیستم | دلیل احتمالی |
|---|---|---|
| 🔸 یخزدگی اواپراتور یا سرمای بیشازحد | لولهها و سطح اواپراتور یخ میزنن، کمپرسور طولانیمدت کار میکنه | شیر بیشازحد باز شده یا بالب درست حس نمیکنه (سوپرهیت پایین) |
| 🔸 خنک نکردن کافی دستگاه | سرمای خروجی کم یا ناپایدار | شیر بستهتر از حد، گرفتگی در فیلتر یا رطوبت در مدار |
| 🔸 تغییرات نوسانی دما (دمای رفتوبرگشتی) | دمای خروجی مدام کم و زیاد میشه | تنظیم اشتباه فنر داخلی TXV یا قرارگیری نادرست بالب |
| 🔸 صدای سوت یا تقتق در لحظه روشن شدن | صدا شبیه نشت یا ضربه در مدار | اختلاف فشار زیاد بین ورودی و خروجی شیر یا ورود ناگهانی مبرد مایع |
| 🔸 باز یا بسته نشدن کامل شیر | مبرد قطع میشه یا بیشازحد عبور میکنه | وجود آلودگی، براده یا انسداد در سوزن و نشیمنگاه |

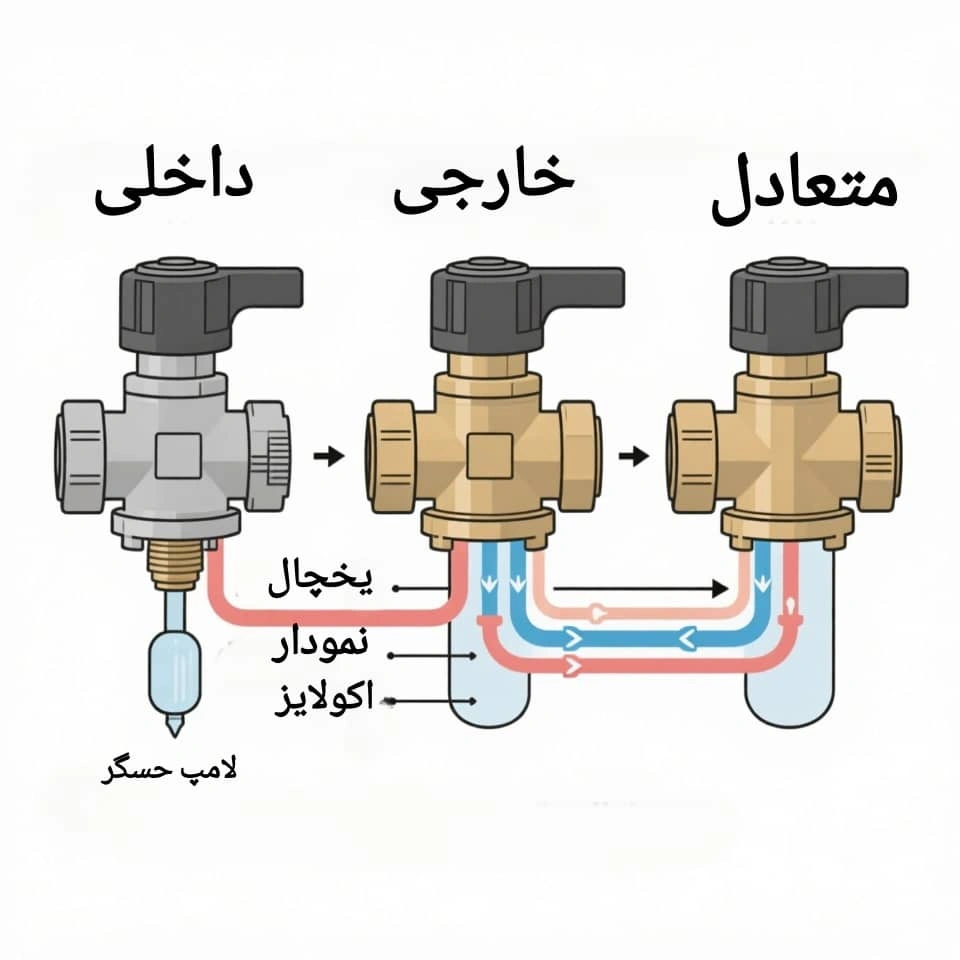

انواع شیر انبساط ترموستاتیک (با سنسور خارجی، داخلی و بالانسشده)
شیر انبساط ترموستاتیک در سه نوع داخلی، خارجی و بالانسشده ساخته میشود.
نوع داخلی فشار خروجی را از درون خودش حس میکند و برای سیستمهای کوچک مناسب است، درحالیکه نوع خارجی با خط فشار جداگانه کنترل دقیقتری دارد.
نوع بالانسشده پیشرفتهترین مدل است که با خنثی کردن اثر فشار ورودی، جریان مبرد را پایدار و دقیق نگه میدارد.
نحوه عملکرد بالب (Bulb) در شیر انبساط ترموستاتیک
عملکرد بالب یا همون حسگر حرارتی در شیر انبساط ترموستاتیک اساس کار کل سیستم رو تنظیم میکنه. این قطعه یه لوله فلزی کوچیکه که داخلش مقدار کمی مبرد گازی یا مایع حساس به دما وجود داره و معمولاً روی لوله خروجی اواپراتور بسته میشه. وقتی دمای گاز خروجی بالا میره، مایع داخل بالب منبسط میشه و فشارش زیاد میشه؛ این فشار از طریق لوله باریک به بالای دیافراگم در داخل شیر منتقل میشه و باعث میشه سوزن شیر بازتر بشه تا مبرد بیشتری وارد اواپراتور بشه. برعکس، وقتی دمای خروجی پایین میاد، فشار بالب کم میشه، سوزن بستهتر میشه و جریان مبرد کاهش پیدا میکنه. به این ترتیب بالب دائم مثل یه کنترلکننده هوشمند عمل میکنه تا سرمای تولیدی همیشه ثابت و بهینه بمونه.
پارامترهای انتخاب شیر انبساط ترموستاتیک مناسب برای سیستم تبرید
برای انتخاب شیر انبساط ترموستاتیک مناسب در یک سیستم تبرید، باید عواملی مانند نوع مبرد، ظرفیت برودتی سیستم، مقدار سوپرهیت مورد نیاز، نوع برابرساز فشار (داخلی یا خارجی)، و شرایط کاری شامل دما و فشار ورودی دقیق بررسی شوند تا جریان مبرد بهصورت پایدار و دقیق تنظیم گردد. شرکت شیرازکولد بهعنوان پیشرو در طراحی و ساخت تجهیزات صنایع برودتی در شیراز و جنوب کشور، با تکیه بر دانش فنی متخصصان خود، بهترین انتخاب شیر انبساط متناسب با هر سیستم را ارائه میدهد. محصولات این شرکت با ۱۸ ماه گارانتی واقعی و ۷۰ ماه خدمات پس از فروش، پشتوانهای مطمئن برای عملکرد پایدار و با راندمان بالا در صنایع سرمایشی بهشمار میروند.
