اواپراتور یکی از اجزای کلیدی در چرخهی تبرید و سرمایش است که وظیفهی اصلی آن تبدیل مبرد از حالت مایع به بخار از طریق جذب گرمای محیط اطراف است. در واقع، اواپراتور همان بخشی از سیستم سرمایشی است که عمل سرد کردن فضا، هوا، یا سیال مورد نظر را انجام میدهد و نقش مهمی در عملکرد انواع اواپراتور در سیستمهای مختلف بر عهده دارد.
از دید تخصصی، فرآیند داخل اواپراتور بر پایهی انتقال حرارت میان دو فاز انجام میشود. مبرد با فشار پایین وارد کویلهای اواپراتور شده و در تماس با سطح داخلی آن، گرمای محیط را جذب میکند. این جذب گرما موجب تبخیر مبرد و در نتیجه کاهش دمای محیط میشود. جنس اواپراتورها معمولاً از مس یا آلومینیوم انتخاب میشود تا انتقال حرارت بهینه باشد.

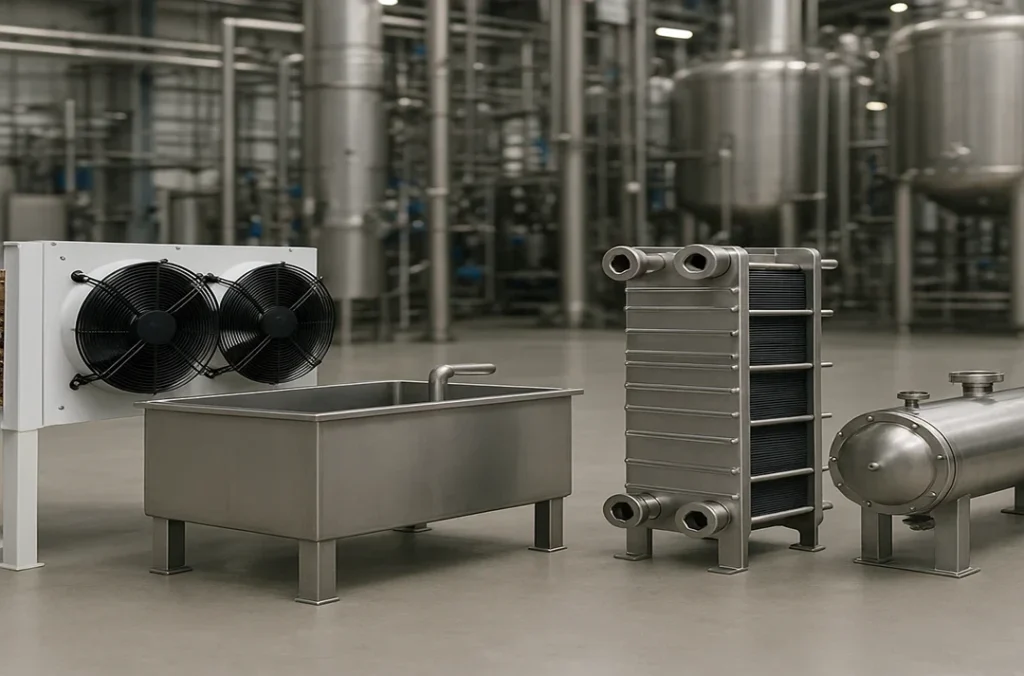

در کاربردهای صنعتی و خانگی، بسته به نوع سیستم تبرید، طراحی و ظرفیت، انواع اواپراتور شامل مدلهای هوایی، پوسته و لوله، صفحهای و غوطهور استفاده میشوند که هرکدام ویژگیها و مزایای خاص خود را دارند.
طبقهبندی و شناخت انواع اواپراتور در سیستمهای تبرید

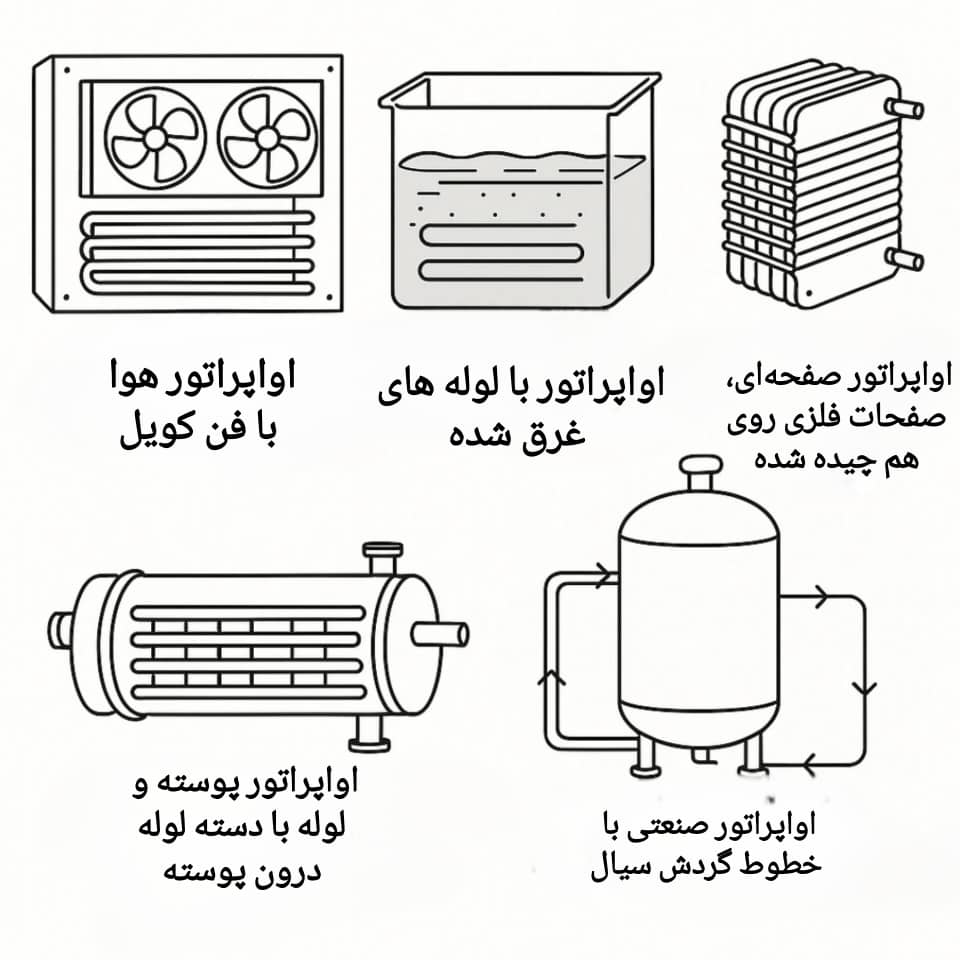

در صنعت تبرید و تهویه مطبوع، انواع اواپراتور بر اساس نحوهی گردش سیال و کاربردشان به چند دسته تقسیم میشوند:
اواپراتور هوایی :
گرمای هوا توسط فن به کویل منتقل شده و هوا خنک میشود. کاربرد اصلی در یخچالها، کولرها و سردخانههاست.
اواپراتور غوطهور یا مایع :
مبرد بهصورت کامل سطح داخلی را پر میکند و با تماس مستقیم با سیال فرایند سرمایش انجام میشود. این نوع در سیستمهای صنعتی بزرگ کاربرد دارد.
اواپراتور صفحهای :
از صفحات فلزی نازک با کانالهای جریان برای انتقال حرارت استفاده میکند. مزیت آن حجم کم و راندمان بالاست.
اواپراتور پوسته و لوله :
از یک پوستهی خارجی و مجموعهای از لولهها تشکیل میشود؛ جریان مبرد و سیال در مسیرهای جداگانه عبور میکند. پرکاربرد در چیلرهای صنعتی و تأسیسات بزرگ.
تحلیل: اواپراتور بهعنوان قلب بخش سرمایشی هر سیستم، نقش حیاتی در جذب گرما و تبخیر مبرد دارد. شناخت دقیق انواع اواپراتور باعث انتخاب بهینه در طراحی و بهرهوری بالاتر سیستمهای تبرید و تهویه میشود.
نقش اواپراتور در فرآیندهای صنعتی
اواپراتور در صنایع مختلف نقش بسیار مهمی دارد، چون اساس بسیاری از فرآیندهای سرمایشی، خشکسازی و تغلیظ بر عملکرد آن است. در واقع، این تجهیز به کمک انتقال حرارت و تبخیر کنترلشده، باعث کاهش دما یا افزایش غلظت مواد میشود. در ادامه کاربرد آن را در چند حوزهی اصلی میبینی:
۱. صنایع غذایی و لبنی
در کارخانههای تولید شیر، آبمیوه و کنسانتره، اواپراتور برای تغلیظ و حذف آب اضافی مواد استفاده میشود تا محصول نهایی ماندگاری بیشتری داشته باشد. مثلاً در تولید شیر خشک، بخار شدن آب توسط اواپراتور انجام میگیرد.
۲. صنایع شیمیایی و دارویی
در این بخش، اواپراتورها جهت جداسازی یا خالصسازی ترکیبات به کار میروند. با استفاده از آنها میتوان حلالها را تبخیر کرد و مادهی اصلی را به شکل غلیظتر یا خالصتر به دست آورد.
۳. سیستمهای برودتی و تهویه مطبوع
در سردخانهها، چیلرها و کولرهای صنعتی، اواپراتور وظیفهی جذب گرمای محیط و ایجاد هوای سرد را دارد. عملکرد درست آن مستقیماً بر مصرف انرژی و کارایی کل سیستم تأثیر میگذارد
۴. صنایع پتروشیمی و نفت
در فرآیندهای پالایش یا بازیافت حلالها، از اواپراتورهای حرارتی و تحت خلأ برای تبخیر مواد فرار و جداسازی اجزای سبک از سنگین استفاده میشود.
۵. صنایع نساجی و کاغذ
در این صنایع، اواپراتور به منظور خشکسازی و کاهش رطوبت مواد اولیه یا محلولها به کار گرفته میشود. این کار کیفیت محصول نهایی را افزایش میدهد.
عملکرد اواپراتور در سیستمهای برودتی
در سیستمهای برودتی، اواپراتور بهعنوان بخش نهایی چرخه تبرید عمل میکند؛ جایی که مبرد مایع با فشار و دمای پایین تبخیر شده و گرمای محیط را جذب میکند. این فرآیند باعث کاهش دمای هوا یا سیال اطراف کویل اواپراتور میشود و در نتیجه سرمای مطلوب تولید میگردد.
بهطور تخصصی، عملکرد اواپراتور در سیستمهای برودتی بر پایهی سه مرحله استوار است:
- ورود مبرد کمفشار به کویل اواپراتور
- جذب حرارت از محیط توسط سطح کویل و تبخیر مبرد
- خروج بخار مبرد به سمت کمپرسور برای ادامه چرخه تبرید
این چرخه در تجهیزات متنوعی به کار میرود مانند:
- یخچالها و فریزرهای خانگی و صنعتی
- چیلرها و سردخانهها
- کولرهای گازی و سیستمهای تهویه مطبوع
کاربردهای اصلی اواپراتور در فرآیندهای صنعتی و سرمایشی
اواپراتور در صنعت دو نقش اساسی دارد که هرکدام ماهیت و عملکرد متفاوتی دارند اما پایهی کارشان بر انتقال حرارت و تغییر فاز سیال بنا شده است. در ادامه، این دو کاربرد به زبان ساده و بهصورت تخصصی توضیح داده میشوند:
۱. اواپراتور بهعنوان بخش تبخیرکننده
در این حالت، اواپراتور وظیفه دارد سیال داخل لوله را به بخار تبدیل کند. سیال داغی که اطراف کویل جریان دارد، حرارت خود را به مایع داخل کویل منتقل میکند و باعث تغییر فاز از مایع به گاز میشود.
این فرایند بیشتر در صنایعی به کار میرود که نیاز به تغلیظ یا تبخیر کنترلشده دارند؛ مثل صنایع غذایی (تولید شیر خشک و کنسانتره)، صنایع شیمیایی (جداسازی حلالها) و دارویی (تولید عصارهها و محلولهای غلیظ).
در این حالت هدف اصلی، جدا کردن بخش مایع از ترکیب و افزایش خلوص یا غلظت مادهی اصلی است.
۲. نقش اواپراتور در ایجاد سرمایش
در سیستمهای برودتی، عملکرد اواپراتور برعکس حالت قبل است؛ یعنی بهجای تبخیر ماده درون کویل، وظیفهاش خنک کردن هوا یا آب اطراف کویل است.
در این کاربرد، مبرد سرد داخل کویل جریان دارد و با کمک فن یا پمپ، هوا یا آب از اطراف کویل عبور میکند. مبرد گرمای محیط را جذب کرده و در فشار پایین تبخیر میشود؛ در نتیجه دمای فضای اطراف کاهش مییابد.
این نوع عملکرد در دستگاههایی مانند یخچالها، سردخانهها، چیلرها و کولرهای صنعتی بسیار رایج است و نقش اصلی در تولید سرما را بر عهده دارد.
جدول تفاوت اواپراتور و کندانسور
| ویژگی | اواپراتور ❄️ | کندانسور ☀️ |
|---|---|---|
| وظیفه اصلی | جذب گرما از محیط | دفع گرما به محیط |
| تغییر حالت مبرد | مایع → گاز (تبخیر) | گاز → مایع (تقطیر) |
| جهت انتقال گرما | از محیط به مبرد | از مبرد به محیط |
| اثر روی دمای محیط | کاهش دما (سردسازی) | افزایش دما (گرم شدن اطراف) |
| محل نصب در سیستم | داخل محیط سرد (مثل فریزر یا اتاق سردخانه) | بیرون سیستم برای دفع گرما |
| دما و فشار مبرد | فشار و دمای پایین | فشار و دمای بالا |
| شکل ظاهری رایج | لولههای پرهدار داخل کابین یا کویل داخلی | شبکه مشبک یا کویل بیرونی با فن |
| مثال کاربردی | داخل یخچال یا کولرگازی (سردکن) | پشت یخچال یا پشت کولرگازی (داغکن) |
بررسی عملکرد اواپراتورهای عمودی و افقی در تونلهای انجماد صنعتی
در تونلهای انجماد، اواپراتور وظیفه دارد هوای سردشدۀ حاصل از تبخیر مبرد را بهصورت یکنواخت در سراسر تونل پخش کند تا دمای محصول به سرعت به زیر نقطۀ انجماد برسد.
راندمان نهایی فرآیند انجماد کاملاً وابسته به نحوهی گردش هوا و ظرفیت انتقال حرارت اواپراتور است.
1. اواپراتور افقی
- محل نصب: معمولاً در سقف یا قسمت بالایی تونل
- الگوی جریان هوا: افقی و یکنواخت در امتداد طول تونل
- ویژگیها:
- مناسب برای محصولات کوچک یا بستهبندیشده در سینیها یا روی نوار نقاله
- جریان ملایم و یکنواخت، جلوگیری از خشک شدن سطح محصول
- تمیزکاری سادهتر
- نقاط ضعف:
- ممکن است انجماد نواحی پایینتر دیرتر انجام شود.
- نیاز به فنهای قویتر برای گردش کامل هوا در مسیر طولانی.
2. اواپراتور عمودی
- محل نصب: معمولاً در کنار دیوارههای تونل
- الگوی جریان هوا: از کنارهها یا کف به بالا
- ویژگیها:
- مناسب برای محصولات حجیم، قطعات بزرگ گوشت یا ماهی که نیاز به نفوذ سریع سرما دارند
- جریان هوای عمودی باعث افزایش یکنواختی دما در تمام ارتفاع تونل میشود.
- بهدلیل گردش عمودی، ضریب انتقال حرارت بالاتر است.
- نقاط ضعف:
- یکنواختی جریان ممکن است در گوشهها کمتر باشد.
- تمیزکاری و نگهداری معمولاً سختتر از مدل افقی است.
منابع تأمین و انتخاب اواپراتورهای صنعتی در سیستمهای برودتی
در صنایع برودتی، انتخاب اواپراتور مناسب یکی از مهمترین مراحل در طراحی و بهرهبرداری سیستمهای سردکننده است. اواپراتور بهعنوان قلب سیستم، وظیفه دارد گرما را از محیط یا محصول جذب کرده و بازده انرژی کل سامانه را تعیین کند. در این زمینه، شرکت شیراز کولد در شیراز و جنوب کشور، بهعنوان یکی از معتبرترین منابع تأمین و طراحی تجهیزات سرمایشی، راهکاری مطمئن و مهندسی ارائه میدهد.
شیراز کولد با تکیه بر دانش فنی و تجربهی چندساله در صنعت برودت، تأمینکنندهی انواع اواپراتورهای صنعتی، کندانسورها، چیلرها و سیستمهای سرمایش سفارشی برای صنایع غذایی، دارویی، پتروشیمی و سردخانههای زنجیره تأمین است.
⚙️ مزایای همکاری با شرکت شیراز کولد:
- گارانتی معتبر ۱۸ ماهه برای تمامی محصولات
- خدمات پس از فروش گسترده بهمدت ۷۰ ماه با پشتیبانی فنی کامل در نصب، راهاندازی و تعمیر
- طراحی اختصاصی اواپراتورهای افقی و عمودی متناسب با شرایط تونل انجماد و سردخانه
- استفاده از لولههای مسی مرغوب و فینهای آلومینیومی مقاوم در برابر خوردگی
- انجام تستهای تخصصی فشار، نشتی و راندمان حرارتی در واحد کنترل کیفیت
- پوشش خدمات و ارسال تجهیزات در سراسر جنوب کشور (فارس، بوشهر، هرمزگان، کهگیلویه و بویراحمد)
- ارائه مشاوره مهندسی رایگان جهت انتخاب ظرفیت، نوع مبرد و طراحی مدار تبرید بر اساس نیاز واقعی مشتری
