در سیستم سرمایش، کمپرسور سردخانه بهمنزلهٔ قلب مجموعه عمل میکند؛ هرگونه خرابی در عملکرد آن میتواند کل چرخهٔ تبرید را مختل سازد. خرابی کمپرسور معمولاً به علت عواملی مانند افت ولتاژ، برگشت مایع مبرد، کمبود روغن، یا نوسان غیرعادی فشار رخ میدهد. زمانی که فشار مکش یا دهش از حد نرمال خارج شود، بار الکتریکی موتور افزایش یافته و خنککاری سیمپیچ بهدرستی انجام نمیگیرد؛ در نتیجه، کارکرد طولانی در فشار و آمپر بالا باعث داغ شدن و سوختن سیمپیچ میشود. علاوه بر این، کندانسور کثیف یا شارژ بیش از اندازهٔ مبرد فشار را بالا برده و آسیب مکانیکی به کمپرسور وارد میکند. وجود رطوبت، آلودگی روغن، یا طراحی نادرست مسیر برگشت روغن نیز از عوامل مهم خرابی هستند. در واقع، اغلب این مشکلات به تنظیم نبودن فشار سیستم و نگهداری نامنظم برمیگردند. با انجام سرویسهای دورهای، کنترل دقیق فشار، و انتخاب مناسب از بین انواع کمپرسور سردخانه، میتوان عملکرد سیستم را بهبود داد و عمر مفید کمپرسور را چندین برابر افزایش داد.
در ادامه، با مراحل تعمیر کمپرسور سردخانه و روشهای شناسایی و رفع مشکلات رایج آن آشنا میشویم تا بتوانیم دلایل خرابی را تشخیص داده و بهترین شیوههای تعمیر و نگهداری را اجرا کنیم.
انواع کمپرسور سردخانه
انواع کمپرسور سردخانه بسته به ظرفیت، نوع کاربرد و طراحی سیستم تبرید متفاوتاند. این کمپرسورها وظیفه فشردهسازی گاز مبرد و گردش آن در سیکل خنکسازی را بر عهده دارند.
- کمپرسور پیستونی (Reciprocating)
- کمپرسور اسکرول (Scroll)
- کمپرسور اسکرو (Screw)
- کمپرسور سانتریفیوژ (Centrifugal)
- کمپرسور روتاری (Rotary)

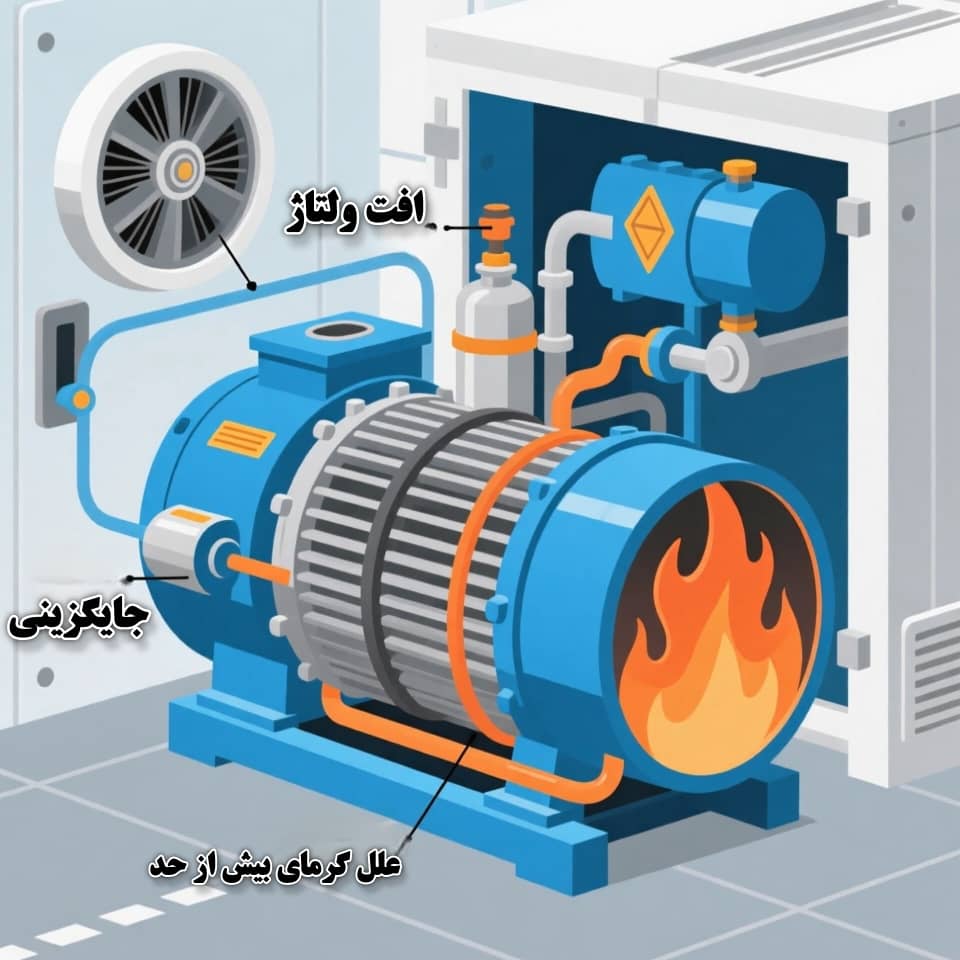

عیبیابی کامل خرابی کمپرسور سردخانه؛ از افت ولتاژ تا برگشت مبرد
خرابی کمپرسور سردخانه معمولاً بهدلیل افت ولتاژ، برگشت مایع مبرد، افزایش فشار یا کمبود روغن رخ میدهد و همین عوامل اصلیترین علت داغ شدن کمپرسور سردخانه محسوب میشوند.
۱. افت ولتاژ برق ورودی
وقتی ولتاژ برق پایینتر از حد استاندارد باشد، کمپرسور برای رسیدن به توان لازم، جریان بیشتری میکشد. این موضوع باعث بالا رفتن آمپر و حرارت بیش از حد سیم پیچ میشود. در نتیجه، یکی از اصلیترین علتهای داغ شدن کمپرسور سردخانه همین افت ولتاژ است. استفاده از استابلایزر یا کنترلر ولتاژ راهحل مطمئنی برای جلوگیری از این مشکل است.
۲. برگشت مایع مبرد به کمپرسور
وقتی مبرد بهجای بخار، بهصورت مایع به داخل سیلندر برگردد، باعث ضربه و آسیب شدید به سوپاپها و قطعات داخلی میشود. این موضوع همچنین میتواند به کاهش روغنکاری و در نهایت سوختن یاتاقانها منجر شود. برای پیشگیری، باید سوپرهیت شیر انبساط درست تنظیم شود و میزان شارژ مبرد کنترل گردد.
۳. کثیفی کندانسور و افزایش فشار
اگر کندانسور بهموقع تمیز نشود یا فن آن درست کار نکند، فشار کندانسینگ بالا میرود و کمپرسور مجبور است با انرژی بیشتر کار کند. دمای گاز خروجی زیاد میشود و در نتیجه کمپرسور بیش از حد داغ میکند. تمیز کردن دورهای کندانسور و بررسی عملکرد فنها کلید جلوگیری از این وضعیت است.
۴. کمبود یا گردش نامناسب روغن
اگر روغن کافی نباشد یا درست در مدار گردش نکند، قطعات داخلی مثل میللنگ و یاتاقانها دچار اصطکاک زیاد میشوند. نتیجه این اتفاق، ایجاد صدای غیرعادی، کاهش عملکرد و بالا رفتن دماست. پس همیشه باید سطح و کیفیت روغن کمپرسور را بررسی و کنترل کرد
۵. شارژ بیش از حد مبرد
اگر مقدار مبرد بیش از حد در سیستم شارژ شود، فشار در بخش خروجی افزایش پیدا میکند و بدنه کمپرسور بیش از حد معمول داغ میشود. این اشتباه در ظاهر ساده، یکی از عوامل مهم و پنهان در خرابی زودرس کمپرسور است
۶. تنظیم نبودن فشار و دمای مکش
اگر فشار مکش (suction) بیش از حد پایین یا متغیر باشد، تعادل کاری کمپرسور بههم میخورد و فرآیند خنککاری مناسب انجام نمیشود. نوسانات فشار مکش به مرور زمان باعث افزایش حرارت در سیمپیچ و کاهش طول عمر موتور میشود.
۷. سرویس و نگهداری نامنظم
بیشتر خرابیهای کمپرسور بهخاطر بیتوجهی در سرویسهای دورهای است. تمیز نکردن مسیر مبرد، تعویض نکردن فیلتر درایر، یا بررسی نکردن جریان برق همگی در طول زمان باعث داغ شدن و خرابی کامل میشوند.
جلوگیری از سوختن سیمپیچ کمپرسور؛ نکاتی که هر نصاب باید بداند
سوختن سیمپیچ کمپرسور معمولاً نتیجهی نوسان برق، ضعف خنککاری داخلی، یا آلودگی روغن و مبرد است و با کنترل ولتاژ، فشار و کیفیت مدار میتوان بهطور کامل از آن جلوگیری کرد.
1. نقش سیمپیچ در قلب کمپرسور
سیمپیچ در واقع «موتور محرک» سیستم تبرید است، جایی که انرژی الکتریکی به حرکت مکانیکی تبدیل میشود. کوچکترین خطا در تغذیه، خنککاری یا عایقکاری آن میتواند باعث تخریب حرارتی یا الکتریکی شود. تفاوت نصاب حرفهای با نصاب معمولی دقیقاً در همین سطح توجه به جزئیات است.
2. مدیریت ولتاژ و جریان بار استارت
در لحظه روشنشدن کمپرسور، جریان راهاندازی چند برابر حالت عادی است. اگر مقطع کابل نامناسب باشد یا ترمینالها اتصال ضعیف داشته باشند، مقاومت مسیر موجب افت ولتاژ لحظهای و داغ شدن سیمپیچ میشود. نصاب باید با مولتیمتر صنعتی یا کلمپمتر، نسبت ولتاژ استارت به ولتاژ نامی را چک کرده و اختلاف بیش از ۸٪ را مجاز نداند.
3. بالانس حرارتی و اهمیت خنککاری درونی
روغن و مبرد علاوه بر نقش مکانیکی، وظیفه جذب حرارت از سیمپیچ را هم دارند. هرگونه انسداد در مسیر برگشت روغن یا کاهش شار مبرد در مدار منجر به افزایش موضعی دما در قسمت استاتور میشود. طراحی لولهکشی باید به گونهای باشد که بازگشت مبرد از اواپراتور با سرعت گاز و درصد روغن مناسب همراه باشد، در غیر این صورت آسیب حرارتی در هسته رخ میدهد.
4. کنترل کیفیت روغن و ایزولاسیون دیالکتریک
روغن آغشته به رطوبت یا اسید، خاصیت دیالکتریک خود را از دست میدهد و باعث «جرقههای میکروسکوپی» بین سیمپیچها میگردد. این پدیده آرام اما پیوسته، لاک سیمپیچ را میسوزاند. آزمایش ساده PH و تست دیالکتریک روغن، باید جزو چکلیست هر نصاب حرفهای باشد، مخصوصاً بعد از تعویض مبرد یا تعمیر مدار.

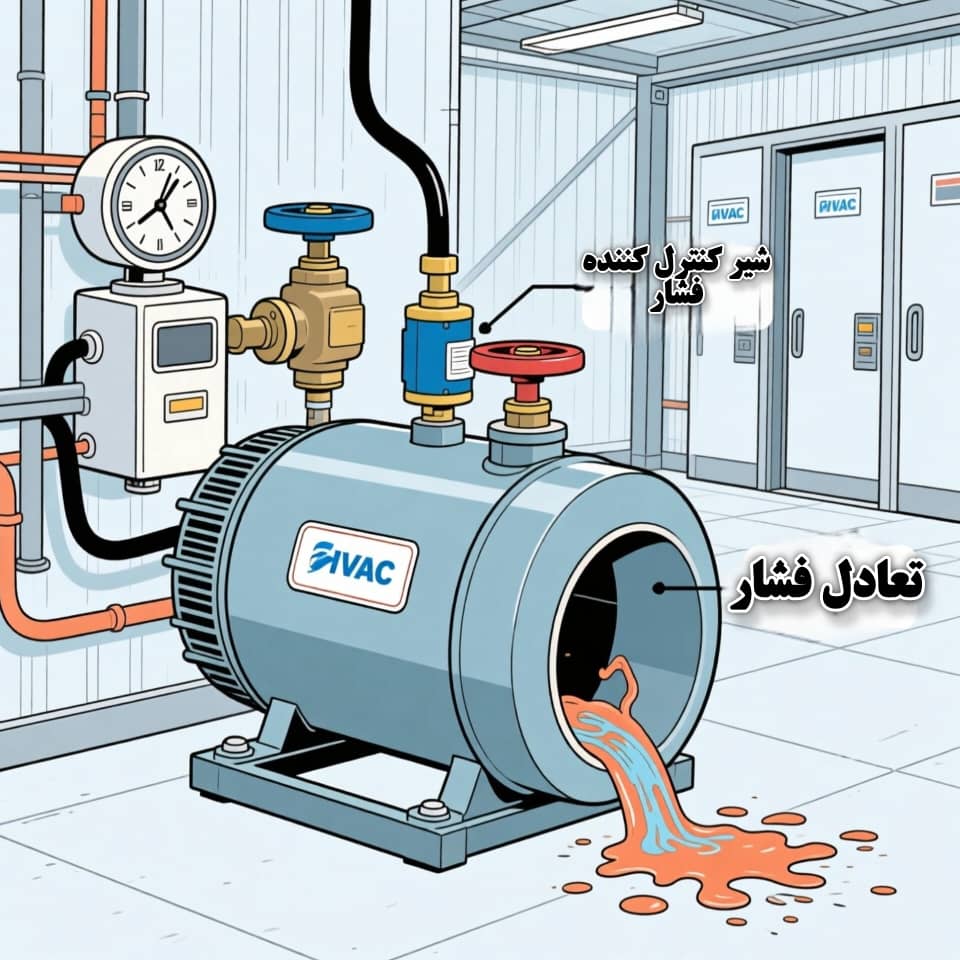

5. طراحی دینامیکی برای فشار متعادل
در شرایطی که فشار مکش خیلی پایین یا فشار تخلیه خیلی بالا باشد، کار کمپرسور از حالت نرمال خارج میشود. در نتیجه جریان عبوری از سیمپیچ افزایش یافته و دما در نقاط انتهایی استاتور بالا میرود. تنظیم دقیق فشار توسط سوئیچهای حفاظتی HP و LP، مرز بین عملکرد ایمن و نقطه سوختگی است. این دو حفاظت نباید هیچوقت با جامپر حذف شوند.
6. هماهنگی استارت، خازنها و رلهها
در کمپرسورهای تکفاز، هماهنگی خازن استارت و رله قطع راهانداز نقش تعیینکننده دارد. خازن آسیبدیده یا انتخابشده خارج از ظرفیت، موجب طولانیشدن فاز استارت و افزایش حرارت سیمپیچ کمکی میشود. توصیه میشود هر ۶ ماه با LCR متر ظرفیت واقعی خازن اندازهگیری و با مشخصات پلاک کمپرسور تطبیق داده شود.
خرابی یاتاقان و میللنگ کمپرسور سردخانه
- کمبود روغن یا روغن نامناسب: باعث تماس فلز با فلز و ساییدگی سریع یاتاقانها میشود.
- آلودگی مدار: ذرات فلزی یا اسیدی در مبرد، سطح میللنگ را خراش میدهند.
- ناهممحوری میللنگ و موتور: لرزش ایجاد میکند و فشار غیر یکنواخت به یاتاقان وارد میسازد.
- بار مکانیکی بیش از حد: موجب خستگی فلز و ترک خوردن یاتاقانها میشود.
- افزایش دمای کاری: روغن سفت میشود و خاصیت روانکاری آن از بین میرود.
جدول عیب یابی سردخانه
| 🧊 عیب مشاهدهشده | ⚙️ علت فنی محتمل | 🔧 راهکار پیشنهادی |
|---|---|---|
| سردخانه سرد نمیشود | ۱. کمبود گاز مبرد ۲. خرابی کمپرسور ۳. گرفتگی فیلتر درایر یا لوله مویین |
بررسی فشار کمپرسور، شارژ مبرد تا حد مشخص، تعویض فیلتر درایر و تست نشتی گاز |
| کمپرسور بیش از حد داغ میکند | ۱. فشار مکش پایین ۲. کمبود روغن ۳. جریان بیش از حد یا افت ولتاژ |
تنظیم فشار ساکشن، کنترل روغنکاری و بررسی سلامت برق سهفاز |
| برف زدن در اواپراتور | ۱. اختلال در دیفراست (یخزدایی) ۲. ورود رطوبت هوا ۳. ترموستات معیوب |
تعمیر المنت دیفراست، کنترل دربها، تعویض سنسور دما |
| کندانسور بیش از حد گرم است | ۱. گردوخاک در فینها ۲. فن کندانسور کار نمیکند ۳. فشار کندانس زیاد |
شستوشوی کندانسور، بررسی فن و تنظیم فشار مبرد |
| کمپرسور استارت نمیزند | ۱. خرابی خازن یا رله ۲. سوختن سیمپیچ ۳. فیوز یا برق قطع |
تست خازن و رله، اندازهگیری مقاومت سیمپیچ، بررسی برق ورودی |
| سردخانه بیش از حد سرد میشود | ۱. ترموستات گیر کرده در وضعیت وصل ۲. سنسور دمای اشتباه ۳. نقص در مدار فرمان |
تعویض ترموستات، کالیبره کردن سنسور، بررسی تابلو برق کنترل |
| صدای غیرعادی از کمپرسور | ۱. خرابی یاتاقان یا میللنگ ۲. کمبود روغن ۳. لرزش ناشی از نصب غلط |
تعویض یاتاقان، بررسی سطح روغن، تنظیم تراز کمپرسور |
| رطوبت زیاد در سردخانه | ۱. بازماندن دربها ۲. خرابی واشر درب ۳. دیفراست ناکامل |
سرویس واشر درب، تنظیم تایمر دیفراست، کنترل رفتوآمد هوای گرم |
خرابی شیرهای ورودی و خروجی گاز مبرد
خرابی شیرهای ورودی و خروجی گاز مبرد باعث نشت، افت فشار مکش، افزایش فشار دهش و اختلال مسیر جریان میشود؛ نتیجهاش کاهش ظرفیت سرمایش، داغ شدن کمپرسور و برفک یا یخزدگی غیرنرمال در اواپراتور است.
راهحل عملی: تست فشار قبل و بعد از هر شیر، بررسی نشت با نشتییاب یا کف صابون، سرویس یا تعویض شیر معیوب و تنظیم دوباره مدار
اورلود شدن موتور کمپرسور بهدلیل جریان بالای الکتریکی
وقتی کمپرسور سردخانه بیش از حد جریان برق میکشه و موتور داغ میکنه، یعنی موتور وارد حالت اورلود (Overload) شده؛ این یعنی سیستم از ظرفیت خودش بیشتر بار گرفته و حفاظ حرارتی برای جلوگیری از سوختن سیمپیچ برق رو قطع میکنه.
دلایل اصلیش معمولاً ایناست 👇
- فشار بالای گاز مبرد: کمپرسور برای فشردن گاز بیشازحد تلاش میکنه و جریان زیاد مصرف میشه.
- ولتاژ پایین یا نامتعادل سهفاز:باعث افزایش آمپراژ و داغ شدن سیمپیچ میشه.
- گیر کردن قطعات مکانیکی داخلی مثل میللنگ یا یاتاقان: باعث مقاومت مکانیکی بالا و در نتیجه افزایش جریان میگرده.
- خنککاری ضعیف موتور یا تهویه نامناسب تابلو برق : گرما تخلیه نمیشه و اورلود فعال میشه.
- استارتهای پیدرپی بدون فاصله زمانی مناسب: اجازه خنک شدن به سیمپیچ داده نمیشه و بار حرارتی بالا میره.
🔧 راهکار ساده و فوری:
اول آمپراژ واقعی موتور رو با مقدار درجشده روی پلاک مقایسه کن؛ اگه بالاتر بود، فشار کمپرسور سردخانه و وضعیت ولتاژ رو بررسی کن، بعد خنککاری و سلامت فن کندانسور و گاز مبرد رو چک کن.
چطور راندمان سردخانه را بالا ببریم و از خرابی کمپرسور پیشگیری کنیم؟
برای بالا بردن راندمان و جلوگیری از خرابی کمپرسور سردخانه، باید فشار سیستم را تنظیم و قطعاتی مثل کندانسور و اواپراتور را همیشه تمیز نگه داشت. کنترل سطح روغن، بررسی مبرد، عایقبندی صحیح دیوارهها و سرویسهای دورهای از مهمترین عوامل حفظ سلامت سیستم هستند. انجام این کارها باعث کاهش مصرف برق، سرمای بیشتر و افزایش عمر کمپرسور میشود.
